3 說明
SN74AVCH8T245 是一款采用兩個獨立可配置電源軌的 8 位同相總線收發器。A 端口用于跟蹤 VCCA，該端口也可支持 1.2V 至 3.6V 范圍內的任何電源電壓。B 端口用于跟蹤 VCCB，該端口也可支持 1.2V 至 3.6V 范圍內的任何電源電壓。這樣可實現在 1.2V、1.5V、1.8V、2.5V 和 3.3V 電壓節點之間進行通用低壓雙向轉換。
SN74AVCH8T245 旨在實現數據總線間的異步通信。根據方向控制 (DIR) 輸入上的邏輯電平，此器件將數據從 A 總線發送至 B 總線，或者將數據從 B 總線發送至 A 總線。輸出使能 (OE) 可被用來禁用輸出，這樣可有效隔離總線。
SN74AVCH8T245 控制引腳（DIR 和 OE）的設計以 VCCA 為基準。
有源總線保持電路會將未使用或未驅動的輸入保持在有效邏輯狀態。不建議在總線保持電路上使用上拉或下拉電阻。
該器件完全符合使用 Ioff 的部分斷電應用的規范要求。Ioff 電路禁用輸出，從而可防止破壞性電流從該器件回流。
VCC 隔離特性可確保 VCCA 或 VCCB 接地 (GND) 時，輸出都處于高阻抗狀態。上電側的總線保持電路始終保持有效狀態。
此 SN74AVCH8T245 解決方案與單電源系統兼容，并且后續可以替換為具備 '245 的功能，只需較小程度的印刷電路板重新設計。
要在上電或斷電期間將器件置于高阻抗狀態，必須通過一個上拉電阻器將 OE 連接至 VCCA；該電阻器的最小值由驅動器的電流灌入能力決定。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| SN74AVCH8T245 | DGV（TVSOP，24） | 5mm × 6.4mm |
| PW（TSSOP，24） | 7.8mm × 6.4mm | |
| RHL（VQFN，24） | 5.5mm × 3.5mm |

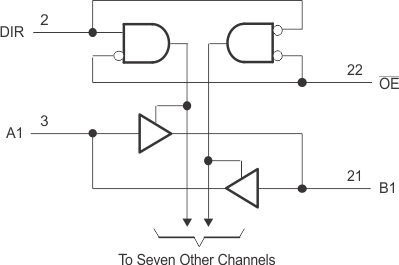

邏輯圖（正邏輯）
