5.12 典型特性
TA = 25°C
| VCCA = 1.2 V |
| VCCA = 1.5V |
| VCCA = 1.8V |
| VCCA = 2.5V |
| VCCA = 3.3V |

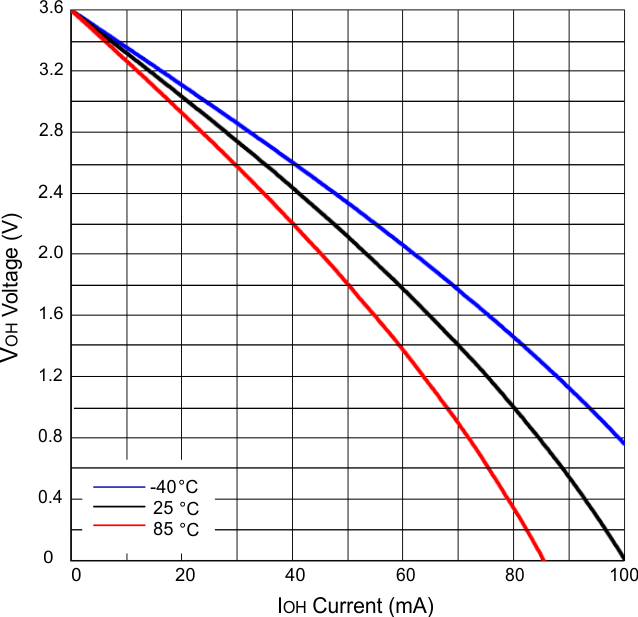

圖 5-11 高電平輸出電壓 (VOH) 與高電平電流 (IOH) 間的關系
| VCCA = 1.5V |
| VCCA = 1.8V |
| VCCA = 2.5V |
| VCCA = 3.3V |

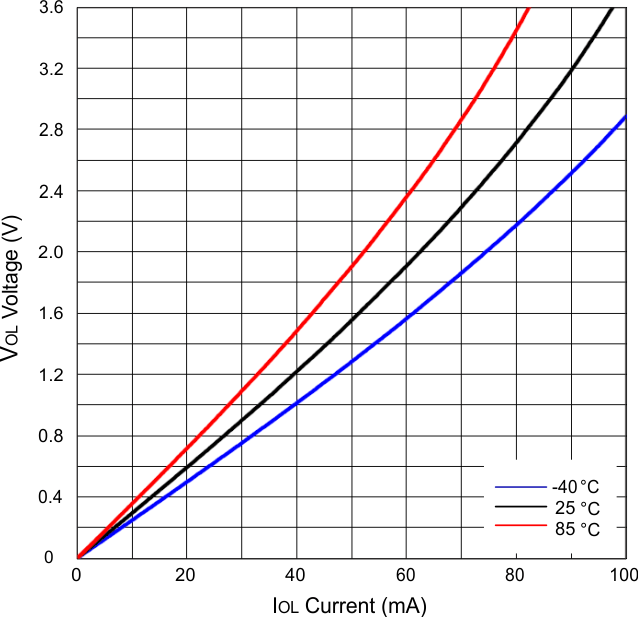

圖 5-10 低電平輸出電壓 (VOL) 與低電平電流 (IOL) 間的關系
