4 引腳配置和功能

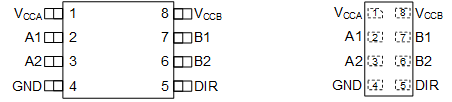

圖 4-1 DCU（8 引腳 VSSOP）和 DTT（8 引腳 SON）封裝（頂視圖）| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| VCCA | 1 | — | 電源電壓 A |
| VCCB | 8 | — | 電源電壓 B |
| GND | 4 | — | 接地 |
| A1 | 2 | I/O | 輸出或輸入，具體取決于 DIR 的狀態。輸出電平取決于 VCCA。 |
| A2 | 3 | I/O | 輸出或輸入，具體取決于 DIR 的狀態。輸出電平取決于 VCCA。 |
| B1 | 7 | I/O | 輸出或輸入，具體取決于 DIR 的狀態。輸出電平取決于 VCCB。 |
| B2 | 6 | I/O | 輸出或輸入，具體取決于 DIR 的狀態。輸出電平取決于 VCCB。 |
| DIR | 5 | I | 方向引腳，連接至 GND 或 VCCA |
(1) I = 輸入，O = 輸出
