ZHCSYD1D September 2009 – June 2025 SN74AUP2G14
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DRY|6
訂購信息
6.1 傳播延遲、建立和保持時間以及脈沖寬度
A. CL 包括探頭和夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 10MHz，ZO = 50Ω，針對傳播延遲 tr/tf = 3ns，針對建立時間和保持時間以及脈沖寬度 tr/tf = 1.2ns。
D. 每次測量這些輸出中的一個，每次測量轉換一次。
E. tPLH 和 tPHL 與 tpd 一樣。
F. 并非所有參數和波形都適用于所有器件。

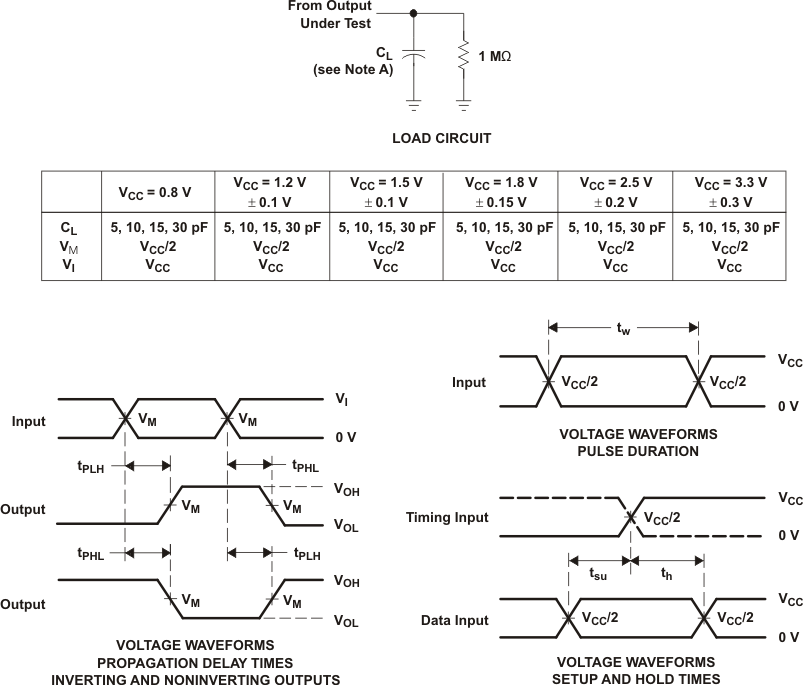

圖 6-3 負載電路和電壓波形
