ZHCSS94R December 1995 – October 2023 SN54AHCT74 , SN74AHCT74
PRODMIX
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- RGY|14
- PW|14
- DB|14
- DGV|14
- BQA|14
- N|14
- NS|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

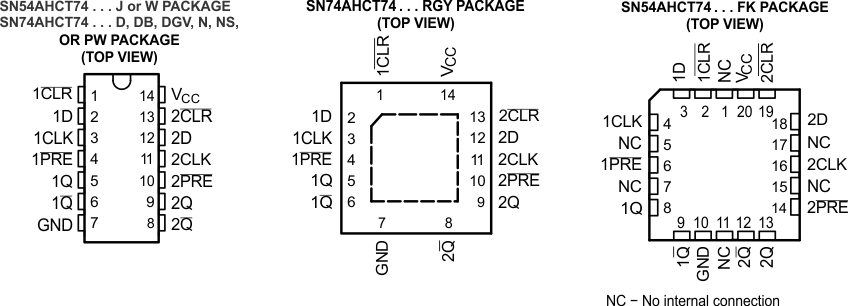

5 引腳配置和功能
圖 5-1 標題表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||||
|---|---|---|---|---|---|---|
| 名稱 | SN74AHCT74 | SN54AHCT74 | ||||
| D、DB、DGV、 N、NS、PW |
RGY、 BQA |
J、W | FK | |||
| 1CLR | 1 | 1 | 1 | 2 | I | 1A 輸入 |
| 1D | 2 | 2 | 2 | 3 | I | 1B 輸入 |
| 1CLK | 3 | 3 | 3 | 4 | O | 1Y 輸出 |
| 1PRE | 4 | 4 | 4 | 6 | I | 2A 輸入 |
| 1Q | 5 | 5 | 5 | 8 | I | 2B 輸入 |
| 1Q | 6 | 6 | 6 | 9 | O | 2Y 輸出 |
| 2Q | 8 | 8 | 8 | 12 | O | 3Y 輸出 |
| 2Q | 9 | 9 | 9 | 13 | I | 3A 輸入 |
| 2PRE | 10 | 10 | 10 | 14 | I | 3B 輸入 |
| 2CLK | 11 | 11 | 11 | 16 | O | 4Y 輸出 |
| 2D | 12 | 12 | 12 | 18 | I | 4A 輸入 |
| 2CLR | 13 | 13 | 13 | 19 | I | 4B 輸入 |
| GND | 7 | 7 | 7 | 10 | — | 接地引腳 |
| NC | — | — | — | 1、5、7、 11、15、17 |
— | 無連接 |
| VCC | 14 | 14 | 14 | 20 | — | 電源引腳 |
| 散熱焊盤 | — | PAD | — | — | — | 散熱焊盤 |
(1) 信號類型：I = 輸入，O = 輸出，I/O = 輸入或輸出。
