ZHCSVJ0Q May 1997 – August 2024 SN74AHCT595
PRODMIX
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- DB|16
- BQB|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
- BQB|16
訂購信息
4 引腳配置和功能

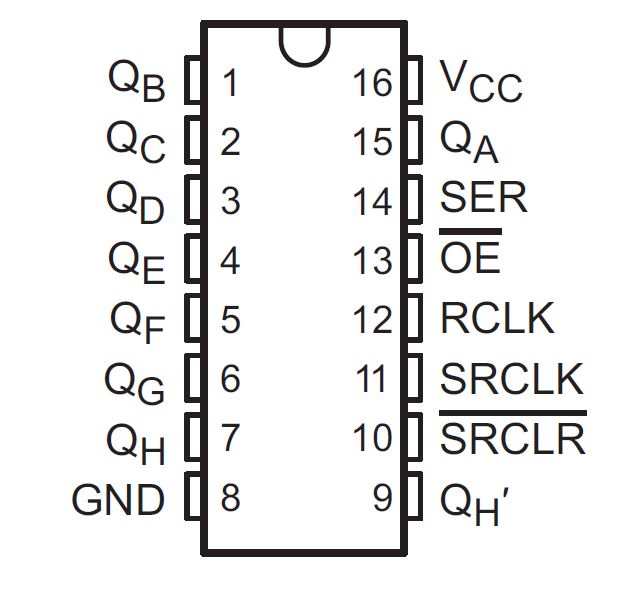

圖 4-1 SN74AHCT595-Q1 PW 封裝（頂視圖）
圖 4-2 SN74AHCT595-Q1 BQB 封裝，16 引腳 WQFN（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| QB | 1 | O | QB 輸出 |
| QC | 2 | O | QC 輸出 |
| QD | 3 | O | QD 輸出 |
| QE | 4 | O | QE 輸出 |
| QF | 5 | O | QF 輸出 |
| QG | 6 | O | QG 輸出 |
| QH | 7 | O | QH 輸出 |
| GND | 8 | — | 接地引腳 |
| QH' | 9 | O | QH 輸出 |
| SRCLR | 10 | I | SRCLR 輸入 |
| SRCLK | 11 | I | SRCLK 輸入 |
| RCLK | 12 | I | RCLK 輸入 |
| OE | 13 | I | 輸出使能 |
| SER | 14 | I | SER 輸入 |
| QA | 15 | O | QA 輸出 |
| VCC | 16 | — | 電源引腳 |
| 散熱焊盤(2) | — | 散熱焊盤可連接到 GND 或懸空。請勿連接到任何其他信號或電源。 | |
(1) I = 輸入，O = 輸出
(2) 僅限 BQB 封裝
