ZHCSW01K June 1998 – July 2024 SN74AHCT594
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
- DB|16
- NS|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
SN74AHCT594 器件包含一個可對 8 位 D 類存儲寄存器進行饋送的 8 位串行輸入、并行輸出移位寄存器。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74AHCT594 | N（PDIP，16） | 19.3mm x 9.4mm | 19.32mm x 6.35mm |
| DB（SSOP，16） | 6.2mm x 7.8mm | 6.20mm x 5.30mm | |
| PW（TSSOP，16） | 5mm x 6.4mm | 5.00mm x 4.40mm | |
| NS（SOP，16） | 10.2mm x 7.8mm | 10.20mm x 5.30mm | |
| D（SOIC，16） | 9.9mm x 6mm | 9.90mm x 3.90mm |
(1) 如需了解更多信息，請參閱第 11 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 x 寬）為標稱值，不包括引腳。

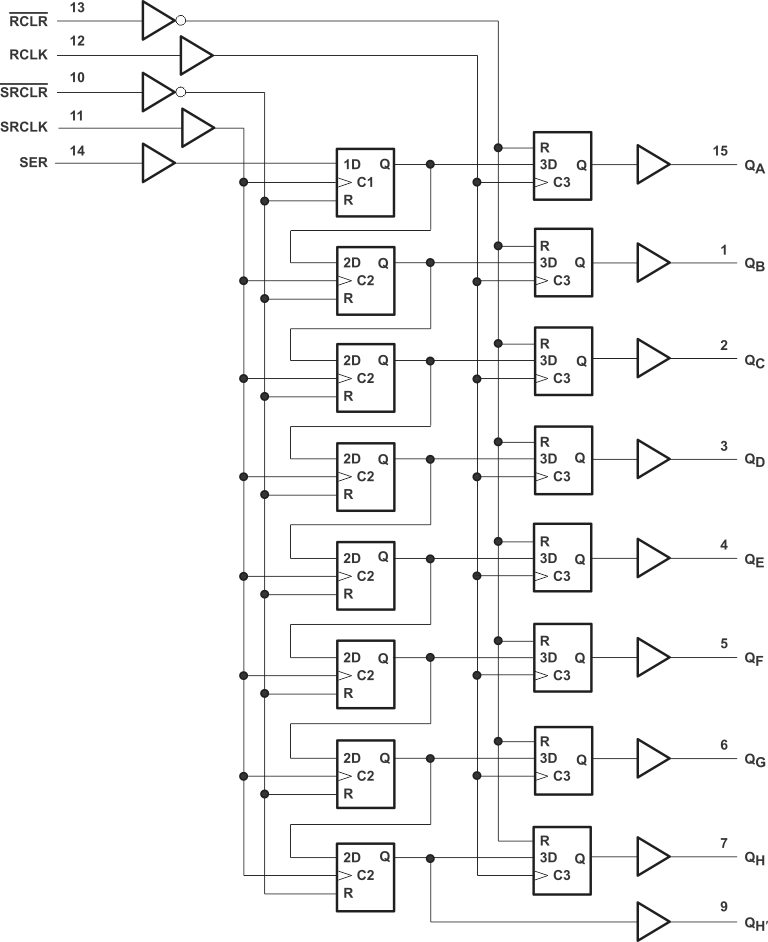

簡化原理圖
