ZHCSS47O October 1995 – July 2024 SN54AHCT244 , SN74AHCT244
PRODMIX
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DGV|20
- DB|20
- RKS|20
- NS|20
- N|20
- DW|20
- PW|20
- DGS|20
散熱焊盤機械數據 (封裝 | 引腳)
- RKS|20
訂購信息
3 說明
這些八通道緩沖器/驅動器專門設計用于提高三態存儲器地址驅動器、時鐘驅動器以及總線導向接收器和
發送器的性能和密度。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SNx4AHCT244 | N（PDIP，20） | 24.33mm x 9.4mm | 25.40mm x 6.35mm |
| DW（SOIC，20） | 12.80mm × 10.3mm | 12.8mm x 7.5mm | |
| NS（SOP，20） | 12.60mm x 7.8mm | 12.6mm x 5.30mm | |
| DB（SSOP，20） | 7.2mm × 7.8mm | 7.50mm x 5.30mm | |
| DGV（TVSOP，20） | 5.00mm x 6.4mm | 5.00mm x 4.40mm | |
| PW（TSSOP，20） | 6.50mm × 6.4mm | 6.50mm x 4.40mm | |
| J（CDIP，20） | 24.2mm x 7.62mm | 24.2mm x 6.92mm | |
| W（CFP，20） | 13.09mm x 8.13mm | 13.09mm x 6.92mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

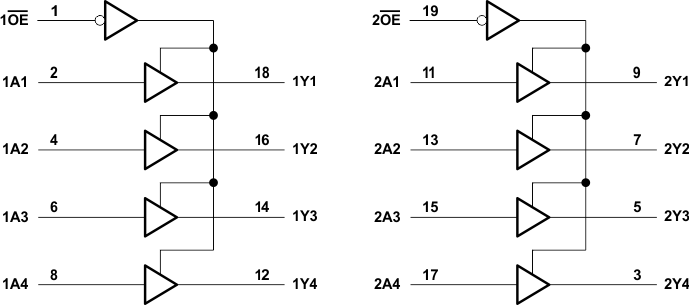

簡化版原理圖
