6 參數測量信息
A. CL 包括探頭和夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。
波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr ≤ 3ns，tf ≤ 3ns。
D. 每次測量這些輸出中的一個，每次測量轉換一次。
E. 并非所有參數和波形都適用于所有器件。

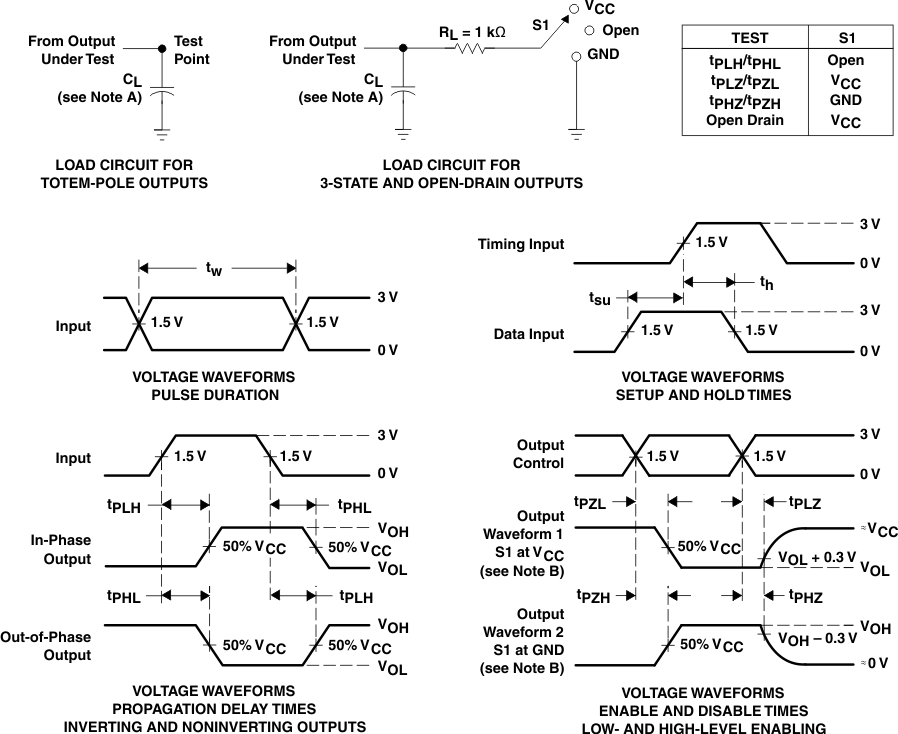

圖 6-1 負載電路和電壓波形
