3 說明
SN74AHC74Q-Q1 雙路正邊沿觸發器件是 D 型觸發器。
預設 (PRE) 或清零 (CLR) 輸入端的低電平將會設置或重置輸出，而不受其他輸入端電平的影響。當PRE和CLR處于非活動狀態（高電平）時，滿足設置時間要求的數據 (D) 輸入端的數據將在時鐘脈沖的上升沿傳輸到輸出端。時鐘觸發出現在一個特定電壓電平上，并且不與時鐘脈沖的上升時間直接相關。經過保持時間間隔后，可以更改 D 輸入端的數據而不影響輸出端的電平。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸(3) |
|---|---|---|---|
| SN74AHC74Q-Q1 | BQA（WQFN，14） | 3mm × 2.5mm | 3mm × 2.5mm |
| D（SOIC，14） | 8.65mm x 6mm | 8.65mm x 3.9mm | |
| PW（TSSOP，14） | 5mm × 6.0mm | 5mm x 4.4mm |
(1) 更多相關信息，請參閱第 11 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

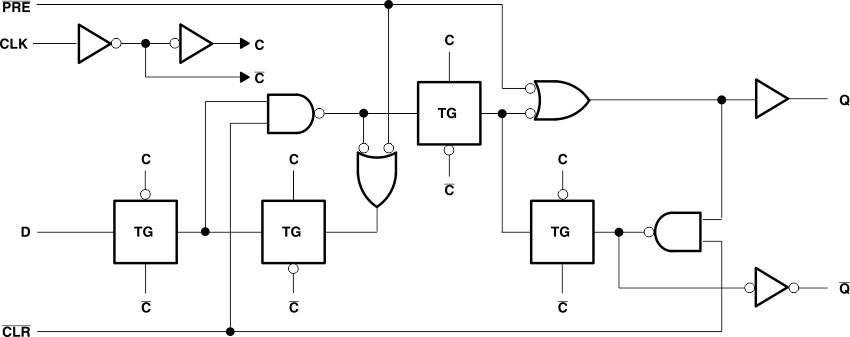

邏輯圖（正邏輯）
? 此符號符合 ANSI/IEEE 標準 91-1984 和 IEC 出版物 617-12 要求。

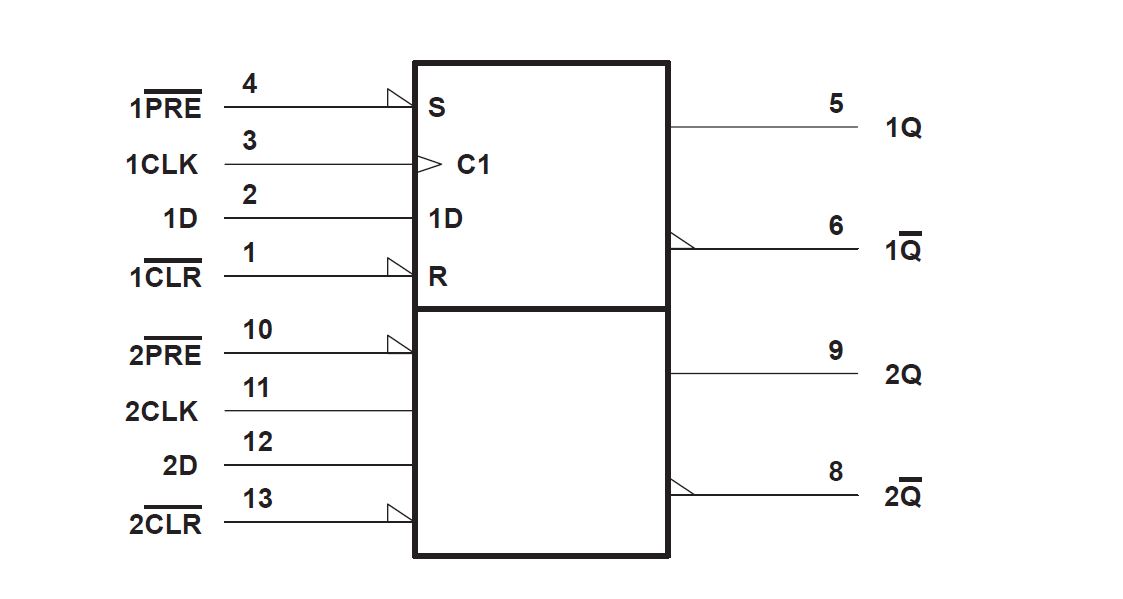

邏輯符號?
