ZHCSSH9N December 1995 – February 2024 SN54AHC74 , SN74AHC74
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- RGY|14
- PW|14
- DB|14
- DGV|14
- BQA|14
- N|14
- NS|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
4 引腳配置和功能
圖 4-1 SN54AHC74 J 或 W 封裝，14 引腳 CDIP 或 CFP（頂視圖）圖 4-2 SN74AHC74 D、DB、DGV、N、NS 或 PW 封裝，14 引腳 SOIC、SSOP、TVSOP、PDIP、SO 或 TSSOP（頂視圖）
圖 4-3 SN74AHC74 RGY 或 BQA 封裝，14 引腳 VQFN 或 WQFN，帶外露散熱焊盤（頂視圖）
NC – 無內部連接

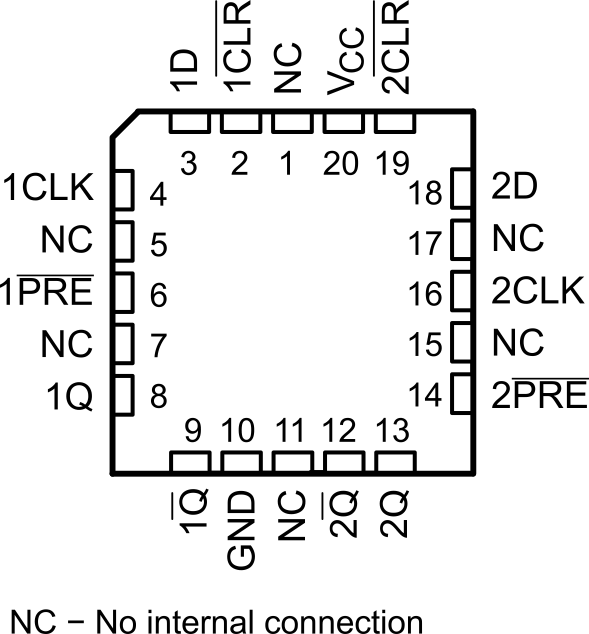

圖 4-4 SN54AHC74 FK 封裝，20 引腳 LCCC（頂視圖）表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||||
|---|---|---|---|---|---|---|
| 名稱 | CDIP 或 CFP | SOIC、SSOP、TVSOP、PDIP、SO 或 TSSOP | VQFN、WQFN | LCCC | ||
| 1CLK | 3 | 3 | 3 | 4 | I | 通道 1 時鐘，上升沿觸發 |
| 1 CLR | 1 | 1 | 1 | 2 | I | 通道 1 清零，低電平有效 |
| 1D | 2 | 2 | 2 | 3 | I | 通道 1 數據 |
| 1 PRE | 4 | 4 | 4 | 6 | I | 通道 1 預設，低電平有效 |
| 1Q | 5 | 5 | 5 | 8 | O | 通道 1 輸出 |
| 1 Q | 6 | 6 | 6 | 9 | O | 通道 1 反相輸出 |
| 2CLK | 11 | 11 | 11 | 16 | I | 通道 2 時鐘，上升沿觸發 |
| 2 CLR | 13 | 13 | 13 | 19 | I | 通道 2 清零，低電平有效 |
| 2D | 12 | 12 | 12 | 18 | I | 通道 2 數據 |
| 2 PRE | 10 | 10 | 10 | 14 | I | 通道 2 預設，低電平有效 |
| 2Q | 9 | 9 | 9 | 13 | O | 通道 2 輸出 |
| 2 Q | 8 | 8 | 8 | 12 | O | 通道 2 反相輸出 |
| GND | 7 | 7 | 7 | 10 | — | 接地 |
| NC | — | — | — | 1、5、7、11、15、17 | — | 無內部連接 |
| VCC | 14 | 14 | 14 | 20 | 正電源 | |
| 散熱焊盤 | — | 散熱焊盤 | ||||
(1) I = 輸入，O = 輸出
