3 說明
SNx4AHC594 器件包含一個可對 8 位 D 類存儲寄存器進行饋送的 8 位串行輸入、并行輸出移位寄存器。移位寄存器和存儲寄存器有單獨的時鐘和直接覆蓋清零（SRCLR、RCLR）輸入，以及用于級聯用途的串行 (QH') 輸出。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SNx4AHC594 | D（SOIC，16） | 9.90 mm x 6mm | 9.90 mm x 3.90 mm |
| DB（SSOP，16） | 6.20 mm x 7.8mm | 6.20 mm x 5.30 mm | |
| N（PDIP，16） | 19.31 mm x 9.4mm | 19.31 mm x 6.35 mm | |
| NS（SOP，16） | 5mm × 6.4mm | 5mm x 4.4mm | |
| PW（TSSOP，16） | 5.00 mm x 6.4mm | 5.00 mm x 4.40 mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 x 寬）為標稱值，不包括引腳。

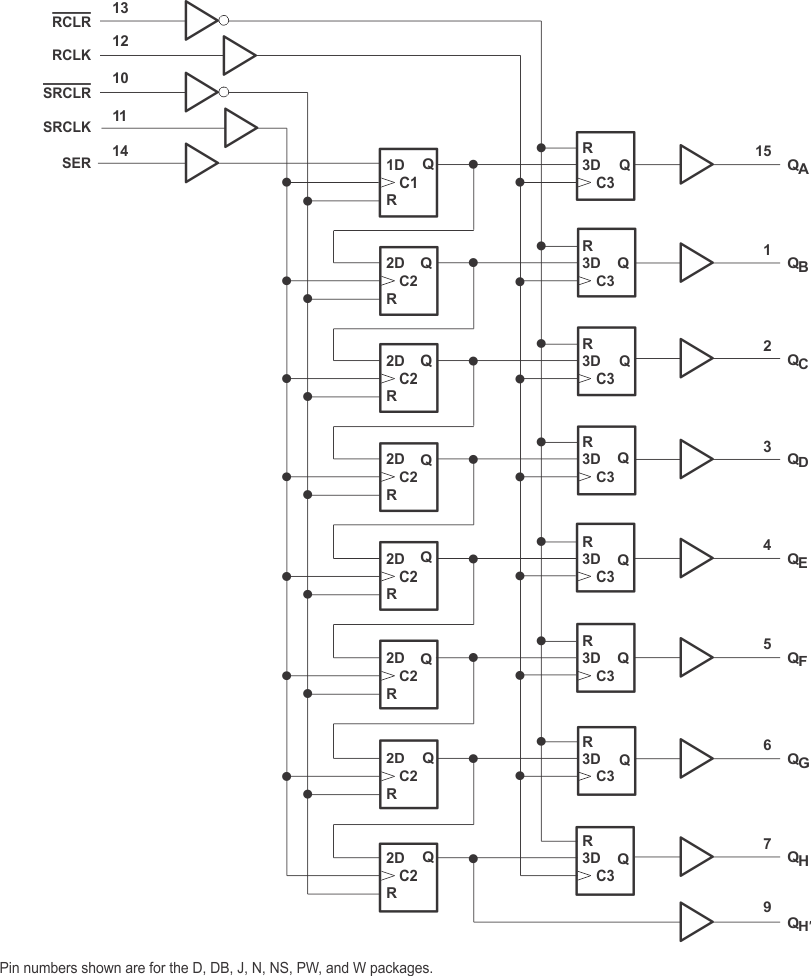

簡化原理圖
