6 參數測量信息
A. CL 包括探頭和夾具電容。
B. 波形 1 用于具有內部條件的輸出，使得輸出為低電平，除非被輸出控制禁用。波形 2 用于具有內部條件的輸出，使得輸出為高電平，除非被輸出控制禁用。
C. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr ≤ 3ns，
tf ≤ 3ns。
tf ≤ 3ns。
D. 一次測量一個輸出，每次測量一個輸入轉換。
E. 并非所有參數和波形都適用于所有器件。
F. 由于該器件具有開漏輸出，因此 tPLZ 和 tPZL 與 tPD 相同。
G. tPZL 是在 VCC/2 下測量的。
H. tPLZ 是在 VOL + 0.3V 下測量的。

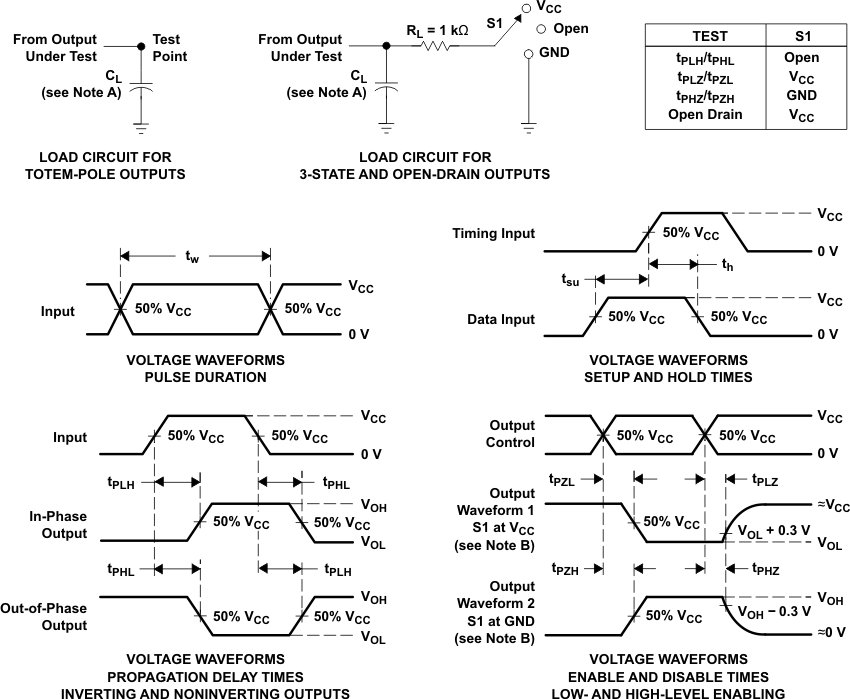

圖 6-1 負載電路和電壓波形
