3 說明
AHC174 器件是具有直接清零 (CLR) 輸入的正邊沿觸發式 D 類觸發器，設計用于 2V 至 5.5V VCC 工作電壓范圍。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74AHC174 | D（SOIC，16） | 9.9mm × 6mm | 9.9mm × 3.9mm |
| DB（SSOP，16） | 6.2mm × 7.8mm | 6.2mm × 5.3mm | |
| N（PDIP，16） | 19.3mm × 9.4mm | 19.3mm × 6.35mm | |
| PW（TSSOP，16） | 5mm × 6.4mm | 5mm × 4.4mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

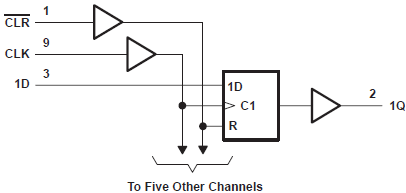

邏輯圖（正邏輯）
