5 參數測量信息

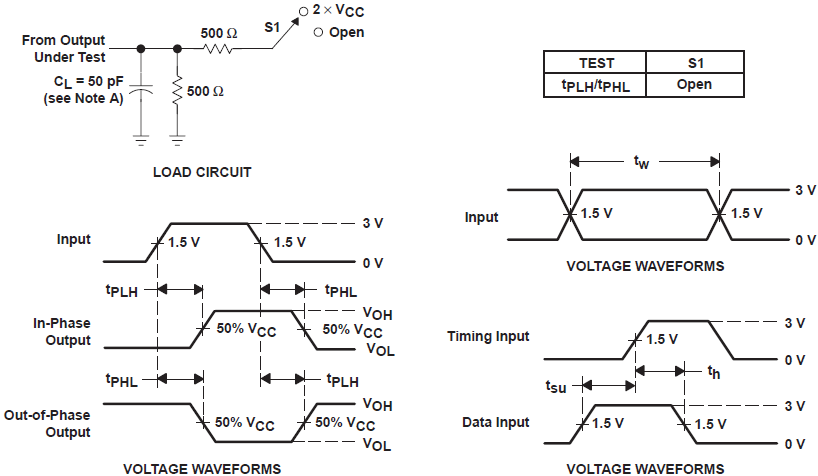

圖 5-1 負載電路和電壓波形. CL 包括探頭和夾具電容。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz、ZO = 50?、tr ≤ 2.5ns、tf ≤ 2.5ns。一次測量一個輸出，每次測量一個輸入轉換。注：
A. CL 包括探針和夾具電容。
B. 所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz、ZO = 50?、tr ≤ 2.5ns、tf ≤ 2.5ns。
C. 一次測量一個輸出，每次測量進行一次輸入轉換。
