3 說明
SN74ACT139 包含兩個 2 線至 4 線解碼器，具有一個低電平有效的輸出選通 (G)。當選通輸入處于無效狀態 (G = HIGH) 時，該通道的所有輸出都會強制進入高電平狀態。當選通輸入處于有效狀態 (G = LOW) 時，只有選定輸出為低電平，而所有其他輸出為高電平。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN74ACT139 | BQB（WQFN，16） | 3.5mm × 2.5mm | 3.5mm × 2.5mm |
| PW（TSSOP，16） | 5mm x 6.4mm | 5mm x 4.4mm |
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

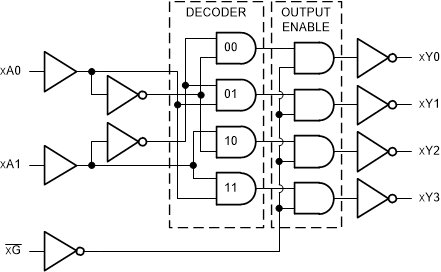

功能圖
