ZHCSSW4F November 1995 – February 2024 SN74AC564
PRODMIX
- 1
- 1 特性
- 2 說明
- 3 Pin Configuration and Functions
-
4 Specifications
- 4.1 Absolute Maximum Ratings
- 4.2 Recommended Operating Conditions
- 4.3 Thermal Information
- 4.4 Electrical Characteristics
- 4.5 Timing Requirements, VCC = 3.3 V ± 0.3 V
- 4.6 Timing Requirements, VCC = 5 V ± 0.5 V
- 4.7 Switching Characteristics, VCC = 3.3 V ± 0.3 V
- 4.8 Switching Characteristics, VCC = 5 V ± 0.5 V
- 4.9 Operating Characteristics
- 5 Parameter Measurement Information
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DB|20
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明

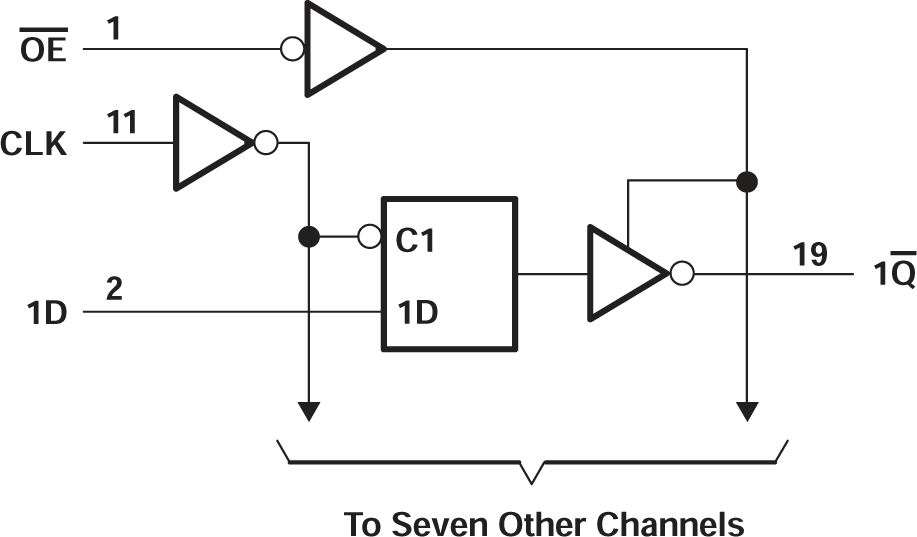

’AC564 器件是八路邊沿觸發式 D 型觸發器，具有專門設計用于驅動高容性或較低阻抗負載的反相三態輸出。它們尤其適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 封裝尺寸(3) |
|---|---|---|---|
| SN74AC564 | DB（SSOP，20） | 7.2mm x 7.8mm | 7.2mm x 5.30mm |
| DW（SOIC，20） | 12.80mm x 10.3mm | 12.80mm x 7.50mm | |
| N（PDIP，20） | 24.33mm x 9.4mm | 24.33mm x 6.35mm | |
| PW（TSSOP，20） | 6.50mm x 6.4mm | 6.50mm x 4.40mm |
(1) 有關更多信息，請參閱第 10 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。
