ZHCSRD1G May 2000 – February 2023 SN65LBC176A , SN75LBC176A
PRODUCTION DATA
2 說明
SN65LBC176A、SN65LBC176AQ 和 SN75LBC176A 差分總線收發器是單片集成電路，旨在用于多點總線傳輸線路上的雙向數據通信。這些器件專為平衡傳輸線路而設計，符合 ANSI 標準 TIA/EIA-485-A 和 ISO 8482。與前代產品相比，A 版本可提供更高的開關性能，而不會顯著降低功耗。

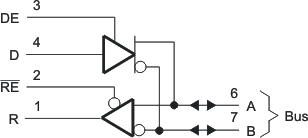

SN65LBC176A、SN65LBC176AQ 和 SN75LBC176A 整合了一個三態差分線路驅動器和一個差分輸入線路接收器，兩者均采用 5V 單電源供電。驅動器和接收器分別具有高電平有效和低電平有效使能端，它們可以在外部連接在一起以用作方向控制。驅動器差分輸出端和接收器差分輸入端在內部連接以形成差分輸入/輸出 (I/O) 總線端口，該端口用于在禁用驅動器或 VCC = 0 時為總線提供最小負載。該端口具有較寬的正負共模電壓范圍，使得該器件適用于合用線應用。可以通過禁用驅動器和接收器來實現超低的器件待機電源電流。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN65LBC176A SN75LBC176A |
D (SOIC) | 4.9 mm x 3.91 mm |
| P (PDIP) | 9.81mm x 6.35mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
