ZHCSBN6A September 2013 – November 2015 SN65HVD265 , SN65HVD266 , SN65HVD267
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 （說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configurations and Functions
- 7 Specifications
- 8 Parameter Measurement Information
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
1 特性
- 滿足 ISO11898-2 標準的要求
- Turbo CAN：
- 指定用于 2Mbps CAN FD（具有靈活數據速率的 CAN）
- 短時和對稱傳播延遲時間以及針對增強型時序裕量的快速環路時間
- CAN 網絡中更快的數據速率
- I/O 電壓范圍支持 3.3V 和 5V MCU
- 未上電時的理想無源特性
- 總線和邏輯引腳處于高阻態（無負載）
- 上電/掉電時總線上無毛刺脈沖
- 保護 特性
- 人體放電模式 (HBM) 靜電放電 (ESD) 保護超過 ±12kV
- 總線故障保護 -27V 至 40V
- 電源引腳欠壓保護
- 驅動器顯性超時 (TXD DTO)
- SN65HVD267：接收器主計時功能 (RXD DTO)
- SN65HVD267：故障輸出引腳
- 熱關斷保護
- 額定運行溫度范圍 -40°C 至 125°C
2 應用
- 具有靈活數據速率的 CAN 網絡中的 2Mbps 操作
- 高負載 CAN 網絡以及低至 10kbps 的網絡（使用 TXD DTO）中的 1Mbps 操作
- 工業自動化、控制、傳感器和驅動系統
- 樓宇安全和恒溫控制自動化
- 電信基站狀態和控制
- SN65HVD267：帶有冗余和多拓撲 CAN 網絡的功能安全
- 諸如 CANopen，DeviceNet，NMEA2000，ARNIC825，ISO11783，，CANaerospace 的 CAN 總線標準
3 （說明
這款 CAN 收發器符合 ISO1189-2 高速 CAN（控制器局域網）物理層標準。其在 CAN FD（具有靈活數據速率的 CAN）網絡中的數據速率為 2Mbps（兆比特每秒），在小型 CAN 網絡中的數據速率高達 1Mbps 以上，并且在大型高負載網絡中具有更高的時序余裕和數據速率。這款器件提供多種保護 功能， 從而提高器件和 CAN 網絡的穩定性。SN65HVD267 新增了一些 特性，以便能夠輕松設計具有故障指示的冗余和多拓撲網絡，從而使 CAN 系統獲得更高級別的安全特性。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸 |
|---|---|---|
| SN65HVD26xD | SOIC (8) | 4.90mm x 3.91mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

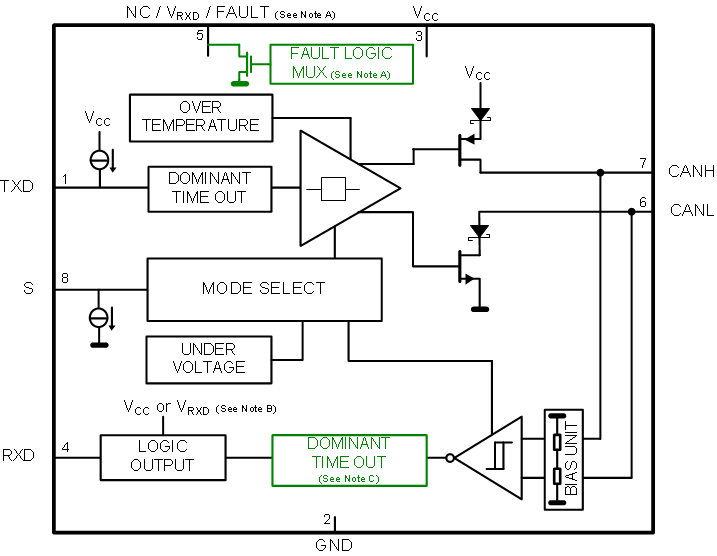

功能框圖
引腳 5 的功能取決于具體器件：SN65HVD265 為 NC，SN65HVD266 為 RXD 輸出電平轉換器件的 VRXD，SN65HVD267 為故障輸出。
RXD 邏輯輸出被驅動至電源電壓僅為 5V 的器件上的 VCC (SN65HVD265，SN65HVD267) 并被驅動至輸出電平位移器件 (SN65HVD266) 上的 VRXD。
RXD（接收器）主狀態計時是一個只在 SN65HVD267 上提供的由器件決定的選項。
