3 說明
SN65HVD2x 系列收發器提供的性能遠超過典型的 RS-485 器件。除了滿足 TIA/EIA?485-A 標準的所有要求外，SN65HVD2x 系列可在擴展的共模電壓范圍內運行，具有高 ESD 保護、寬接收器遲滯和失效防護模式運行等特性。此系列器件適用于長線纜網絡以及對于普通收發器而言環境過于惡劣的其他應用。
這些器件旨在通過多點雙絞線電纜進行雙向數據傳輸。示例應用包括數字電機控制器、遠程傳感器和終端、工業過程控制、安檢站和環境控制系統。
這些器件將三態差分驅動器與差分接收器相結合，共同由單個 5V 電源供電。驅動器差分輸出和接收器差分輸入在內部連接，構成一個為總線提供最小負載的差分總線端口。該端口具有擴展的共模電壓范圍，使得這些器件適用于長線纜上的多點應用。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD2x | SOIC (8) | 4.90mm × 3.91mm |
| PDIP (8) | 9.81mm × 6.35mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

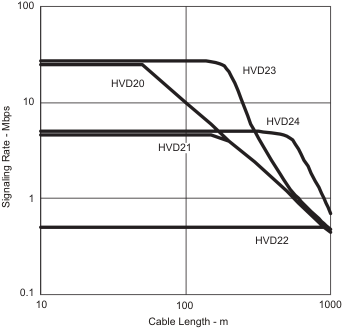

SN65HVD2x 應用范圍

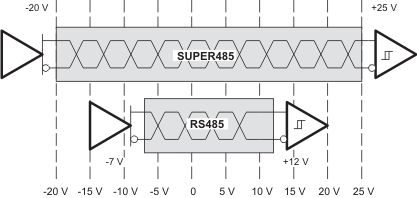

SN65HVD2x 器件在更寬的共模電壓范圍內運行
