3 說明
這些器件可在遇到過壓故障（例如電源直接短路、誤接線故障、連接器故障、電纜擠壓以及工具誤用）時免受損壞。它們還具有高級的人體放電模型保護規格，在靜電放電 (ESD) 事件發生時依然可保持穩定。
這些器件將一個差分驅動器和一個差分接收器組合在一起，這兩個器件由一個單電源供電。在 'HVD1785、'HVD1786 和 'HVD1787 中，驅動器差分輸出和接收器差分輸入被內部連接以形成一個適用于半雙工（兩線制總線）通信的總線端口。在 'HVD1793 中，驅動器差分輸出和接收器差分輸入為獨立的引腳，這樣形成了一個適用于全雙工（四線制總線）通信的總線端口。這些端口都具有寬共模電壓范圍，使器件適用于長線纜上的多點應用。這些器件的額定運行溫度范圍為 -40°C 至 105°C。
有關 3.3V 電源供電的類似功能，請參閱 SN65HVD1781 (SLLS877)。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN65HVD1785、 SN65HVD1786、 SN65HVD1787 | SOIC (8) | 4.90mm × 3.91mm |
| PDIP (8) | 9.81mm × 6.35mm | |
| SN65HVD1791、 SN65HVD1792、 SN65HVD1793 | SOIC (14) | 8.65mm × 3.91mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

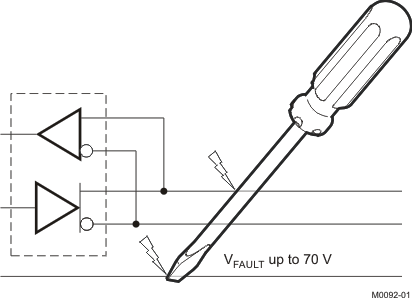

總線對電源短路的示例
