SN65176B 和 SN75176B 差分總線收發器旨在實現多點總線傳輸線路上的雙向數據通信。SN65176B 和 SN75176B 專為平衡傳輸線路而設計,符合 ANSI 標準 TIA/EIA-422-B 和 TIA/EIA-485-A 以及 ITU 建議 V.11 和 X.27。
SN65176B 和 SN75176B 器件整合了一個三態差分線路驅動器和一個差分輸入線路接收器,兩者均采用 5V 單電源供電。驅動器具有高電平有效使能端,接收器具有低電平有效使能端,它們可以在外部連接在一起以用作方向控制。驅動器差分輸出端和接收器差分輸入端在內部連接以形成差分輸入/輸出 (I/O) 總線端口,這些端口用于在禁用驅動器或 VCC = 0 時為總線提供最小負載。這些端口具有較寬的正負共模電壓范圍,使得該器件適用于合用線應用。
驅動器旨在實現高達 60mA 的灌電流或拉電流。驅動器具有正負電流限制和熱關斷功能,避免出現線路故障狀況。根據設計在大約 150°C 的結溫下發生熱關斷。接收器具有 12kΩ 的最小輸入阻抗、±200mV 的輸入靈敏度和 50mV 的典型輸入遲滯。
| 器件型號 | 封裝(引腳)(1) | 封裝尺寸(2) |
|---|---|---|
| SNx5176 | D(SOIC,8) | 4.90mm × 3.91mm |
| P(PDIP,8) | 9.81mm × 6.35mm | |
| PS(SOP,8) | 6.20mm × 5.30mm |

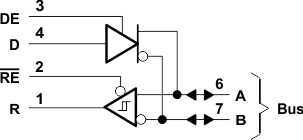

簡化版原理圖
