8.1.4.1.1 微帶與帶狀線拓?fù)?/h5>根據 LVDS 應用和數據手冊，印刷電路板通常為設計人員提供兩種傳輸線路選項：微帶和帶狀線。微帶是 PCB 外層的布線，如圖 8-5 所示。

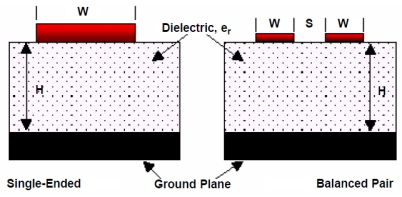

圖 8-5 微帶拓?fù)?/span>此外，帶狀線是位于兩個接地平面之間的布線。帶狀線不易產生輻射和易感性問題，因?yàn)榛鶞?zhǔn)平面有效地屏蔽了嵌入的布線。但是，從高速傳輸?shù)慕嵌葋?lái)看，將兩個平面并置會產生額外的電容。TI 建議盡可能在微帶傳輸線路上路由 LVDS 信號。利用 PCB 布線，設計人員可以根據整體噪聲預算和反射容差指定 Z O 的必要容差。

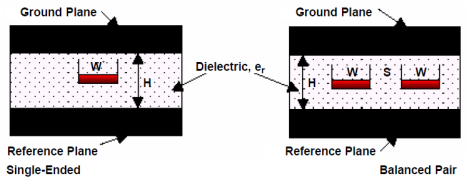

圖 8-6 帶狀線拓?fù)?/span>
根據 LVDS 應用和數據手冊，印刷電路板通常為設計人員提供兩種傳輸線路選項：微帶和帶狀線。微帶是 PCB 外層的布線，如圖 8-5 所示。
圖 8-5 微帶拓?fù)?/span>此外，帶狀線是位于兩個接地平面之間的布線。帶狀線不易產生輻射和易感性問題，因?yàn)榛鶞?zhǔn)平面有效地屏蔽了嵌入的布線。但是，從高速傳輸?shù)慕嵌葋?lái)看，將兩個平面并置會產生額外的電容。TI 建議盡可能在微帶傳輸線路上路由 LVDS 信號。利用 PCB 布線，設計人員可以根據整體噪聲預算和反射容差指定 Z O 的必要容差。
圖 8-6 帶狀線拓?fù)?/span>
