任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供:PRR ≤ 1MHz,ZO = 50?。
對于時鐘輸入,fmax 是在輸入占空比為 50% 時測量的。
一次測量一個輸出,每次測量一個輸入轉換。

(1) CL 包括探頭和測試夾具電容。
圖 6-1 三態輸出的負載電路
(1) S1 = 閉合,S2 = 斷開。
(2) S1 = 斷開,S2 = 閉合。
(3) tPZL 和 tPZH 之間的較大者與 ten 相同。
(4) tPLZ 和 tPHZ 之間的較大者與 tdis 相同。

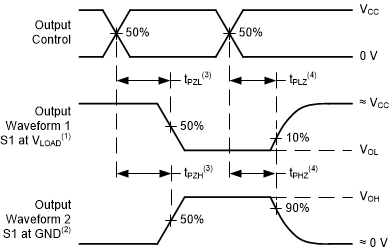

圖 6-3 電壓波形傳播延遲
(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。

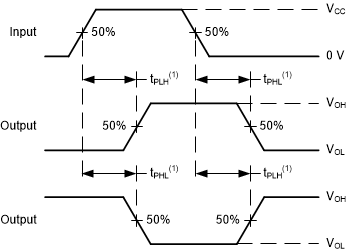

圖 6-2 電壓波形傳播延遲
(1) tr 和 tf 之間的較大值與 tt 相同。
圖 6-4 電壓波形,輸入和輸出轉換時間
