ZHCSXP3E December 1982 – December 2024 SN54HC393 , SN74HC393
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- J|14
- FK|20
- W|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 引腳配置和功能
SN54HC393 J 或 W 封裝，14 引腳 CDIP 或 CFP；SN74HC393 D、DB、DYY、N、NS 或 PW 封裝；14 引腳 SOIC、SSOP、SOT-23、TVSOP、SOP 或 TSSOP
（頂視圖）
A. NC - 無內部連接

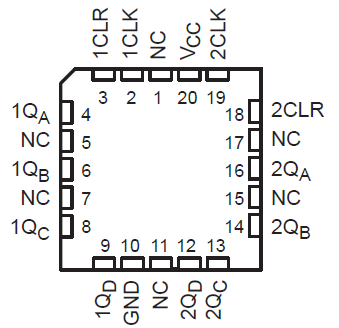

SN54HC393 FK 封裝，20 引腳 LCCC（頂視圖）
表 3-1 引腳功能
| 引腳 | 類型1 | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1CLK | 1 | I | 計數器 1 時鐘輸入 |
| 1CLR | 2 | I | 計數器 1 清零輸入 |
| 1QA | 3 | O | 計數器 1 A 輸出 |
| 1QB | 4 | O | 計數器 1 B 輸出 |
| 1QC | 5 | O | 計數器 1 B 輸出 |
| 1QD | 6 | O | 計數器 1 B 輸出 |
| GND | 7 | G | 接地 |
| 2QD | 8 | O | 計數器 2 D 輸出 |
| 2QC | 9 | O | 計數器 2 C 輸出 |
| 2QB | 10 | O | 計數器 2 B 輸出 |
| 2QA | 11 | O | 計數器 2 A 輸出 |
| 2CLR | 12 | I | 計數器 2 清零輸入 |
| 2CLK | 13 | I | 計數器 2 時鐘輸入 |
| VCC | 14 | P | VCC |
- I = 輸入，O = 輸出，I/O = 輸入或輸出，G = 接地，P = 電源。
