ZHCSPR8G December 1982 – February 2025 SN54HC373 , SN74HC373
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 引腳配置和功能
- 4 規格
- 5 參數測量信息
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- W|20
- J|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些 8 位鎖存器具有專門設計用于驅動高電容或相對低阻抗負載的三態輸出。它們尤其適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
’HC373 器件的 8 個鎖存器是透明 D 類型鎖存器。在鎖存器使能 (LE) 輸入為高電平時，Q 輸出將跟隨數據 (D) 輸入。當 LE 為低電平時，Q 輸出被鎖存在 D 輸入上設置的電平上。
器件信息
| 器件型號 | 封裝(1) | 本體尺寸(2) |
|---|---|---|
| SN74HC373 | DW（SOIC，20） | 12.80mm × 7.50mm |
| DB（SSOP，20） | 7.20mm × 5.30mm | |
| N（PDIP，20） | 25.40mm × 6.35mm | |
| NS（SOP，20） | 15.00mm × 5.30mm | |
| PW（TSSOP，20） | 6.50mm × 4.40mm | |
| SN54HC373 | J（CDIP，20） | 26.92mm × 6.92mm |
| FK（LCCC，20） | 8.89mm × 8.45mm | |
| W（CFP，20） | 13.72mm × 6.92mm |
(1) 更多相關信息，請參閱 第 10 節。
(2) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

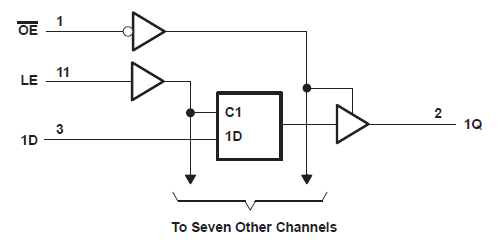

邏輯圖（正邏輯）
