ZHCSR01F December 1982 – August 2022 SN54HC245 , SN74HC245
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 參數測量信息
- 8 詳細說明
- 9 應用和實施
- 10電源相關建議
- 11布局
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- W|20
- J|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
這些八路總線收發器專為數據總線之間的異步雙向通信而設計。控制功能實現可更大限度地減少外部時序要求。
根據方向控制 (DIR) 輸入上的邏輯電平，此類器件將數據從 A 總線發送至 B 總線，或者將數據從 B 總線發送至 A 總線。輸出使能 (OE) 輸入可用于禁用器件，這樣可有效隔離總線。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| SNx4HC245 | DB (SSOP, 20) | 7.20mm × 5.30mm |
| DW（SOIC、20） | 12.80mm × 7.50mm | |
| N（PDIP、20） | 24.33mm × 6.35mm | |
| NS (SO, 20) | 12.60mm × 5.30mm | |
| PW（TSSOP，20） | 6.50mm × 4.40mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

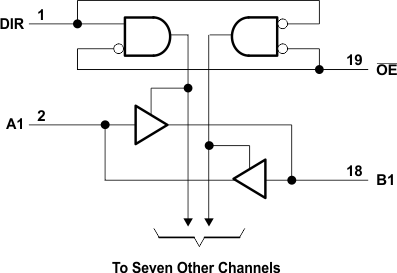

邏輯圖（正邏輯）
