ZHCSQ09E December 1982 – February 2022 SN54HC153 , SN74HC153
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- W|16
- J|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
SNx4HC153 是一款具有完整二進制解碼的雙通道數據選擇器/多路復用器，可從四個數據源中選擇其中一個。兩個通道均由相同的地址選擇輸入控制，且每個通道都有自己的選通 (G) 輸入。將選通端子設為高電平，會強制相應輸出端輸出低電平。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| SN74HC153D | SOIC (16) | 9.90mm × 3.90mm |
| SN74HC153N | PDIP (16) | 19.31mm × 6.35mm |
| SN74HC153NS | SO (16) | 6.20mm x 5.30mm |
| SN74HC153PW | TSSOP (16) | 5.00mm × 4.40mm |
| SN54HC153J | 陶瓷雙列直插封裝 (CDIP) (16) | 24.38mm × 6.92mm |
| SNJ54HC153FK | LCCC (20) | 8.89mm × 8.45mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
引腳編號用于 D、J、N、NS、PW 和 W 封裝。

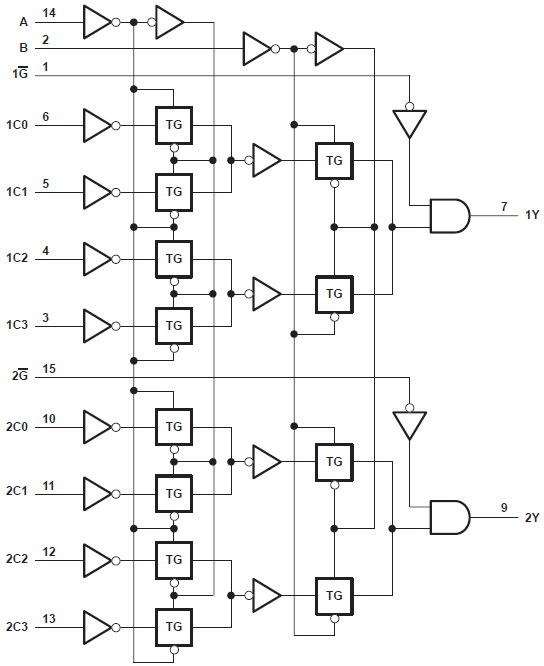

功能方框圖
