ZHCSRB1N October 1995 – June 2024 SN54AHC245 , SN74AHC245
PRODUCTION DATA
3 說明
SNx4AHC245 八路總線收發器專為數據總線之間的異步雙向通信而設計。此器件的工作電壓范圍為 4.5V 至 5.5V。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN54AHC245 | J（CDIP，20） | 24.20mm × 7.62mm | 24.20mm × 6.92mm |
| W（CFP，20） | 13.09mm × 8.13mm | 13.09mm × 6.92mm | |
| FK（LCCC，20） | 8.89mm × 8.89mm | 8.89mm × 8.89mm | |
| SN74AHC245 | DB（SSOP，20） | 7.20mm × 7.8mm | 7.20mm × 5.30mm |
| DGV（TVSOP，20） | 5.00mm × 6.4mm | 5.00mm × 4.40mm | |
| DW（SOIC，20） | 12.80mm × 10.3mm | 12.80mm × 7.50mm | |
| N（PDIP，20） | 24.33mm × 9.4mm | 24.33mm × 6.35mm | |
| PW（TSSOP，20） | 6.50mm × 6.4mm | 6.50mm × 4.40mm | |
| DGS（VSSOP，20） | 5.10mm × 4.9mm | 5.10mm × 3.00mm | |
| RKS（VQFN，20） | 4.50mm × 2.50mm | 4.50mm × 2.50mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

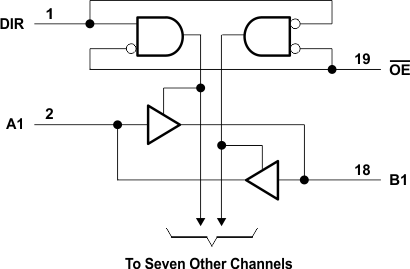

簡化版原理圖
