ZHCSWS7N October 1995 – June 2025 SN54AHC244 , SN74AHC244
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- W|20
- J|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明

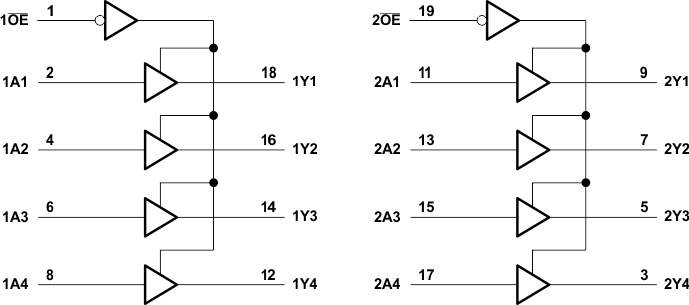

這些八通道緩沖器和驅動器專門設計用于提高三態存儲器地址驅動器、時鐘驅動器以及總線導向接收器和發送器的性能和密度。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SN54AHC244 | J（CDIP，20） | 24.2mm x 7.62mm | 24.2mm x 6.92mm |
| W（CFP，20） | 13.09mm x 8.13mm | 13.09mm x 6.92mm | |
| FK（LCCC，20） | 8.89mm x 8.89mm | 8.89mm x 8.89mm | |
| SN74AHC244 | DB（SSOP，20） | 7.2mm × 7.8mm | 7.50mm x 5.30mm |
| DW（SOIC，20） | 12.80mm × 10.3mm | 12.8mm x 7.5mm | |
| N（PDIP，20） | 24.33mm x 9.4mm | 25.40mm x 6.35mm | |
| NS（SOP，20） | 12.60mm x 7.8mm | 12.6mm x 5.30mm | |
| DGV（TVSOP，20） | 5.00mm x 6.4mm | 5.00mm x 4.40mm | |
| PW（TSSOP，20） | 6.50mm × 6.4mm | 6.50mm x 4.40mm | |
| DGS（VSSOP，20） | 5.10mm × 4.90mm | 5.10mm × 3.00mm | |
| RKS（VQFN，20） | 4.50mm × 2.50mm | 4.50mm × 2.50mm |
(1) 有關更多信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。
