ZHCSXQ0I July 1997 – January 2025 SN54AHC123A , SN74AHC123A
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 引腳配置和功能
- 4 規格
- 5 參數測量信息
- 6 詳細說明
- 7 應用和實施
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- W|16
- J|16
- FK|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5 參數測量信息
A. CL 包括探針和夾具電容。
B. 所有輸入脈沖均由具有以下特性的發生器提供：ZO = 50 Ω、tr + 3 ns、tf + 3 ns。
C. 一次測量一個輸出，每次測量一個輸入轉換。

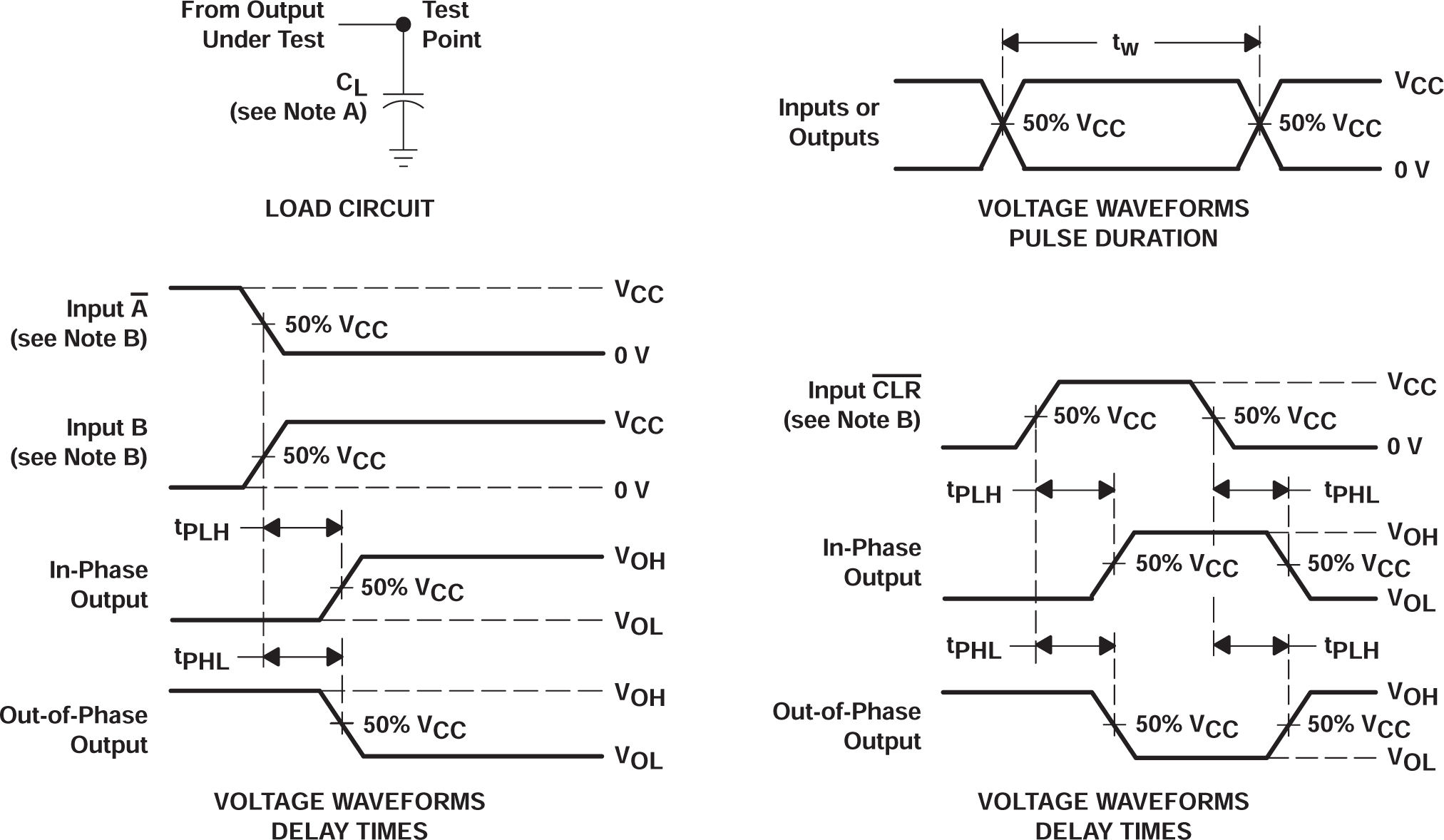

圖 5-1 負載電路和電壓波形
