ZHCSST6G October 1995 – March 2024 SN54AC574 , SN74AC574
PRODUCTION DATA
- 1
- 1 特性
- 2 說明
- 3 Pin Configuration and Functions
-
4 Specifications
- 4.1 Absolute Maximum Ratings
- 4.2 Recommended Operating Conditions
- 4.3 Thermal Information
- 4.4 Electrical Characteristics
- 4.5 Timing Requirements, VCC = 3.3 V ± 0.3 V
- 4.6 Timing Requirements, VCC = 5 V ± 0.5 V
- 4.7 Switching Characteristics, VCC = 3.3 V ± 0.3 V
- 4.8 Switching Characteristics, VCC = 5 V ± 0.5 V
- 4.9 Operating Characteristics
- 5 Parameter Measurement Information
- 6 Detailed Description
- 7 Application and Implementation
- 8 Device and Documentation Support
- 9 Revision History
- 10Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- W|20
- J|20
- FK|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
這些 8 位觸發器具有專門設計用于驅動高電容或相對低阻抗負載的三態輸出。這些器件特別適用于實現緩沖寄存器、I/O 端口、雙向總線驅動器和工作寄存器。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| SNx4AC574 | DB（SSOP，20） | 7.2mm × 7.8mm | 7.2mm × 5.30mm |
| DW（SOIC，20） | 12.8mm × 10.3mm | 12.80mm × 7.50mm | |
| N（PDIP，20） | 24.33mm × 9.4mm | 24.33mm × 6.35mm | |
| PW（TSSOP，20） | 6.5mm × 6.4mm | 6.50mm × 4.40mm |
(1) 有關更多信息，請參閱第 10 節。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

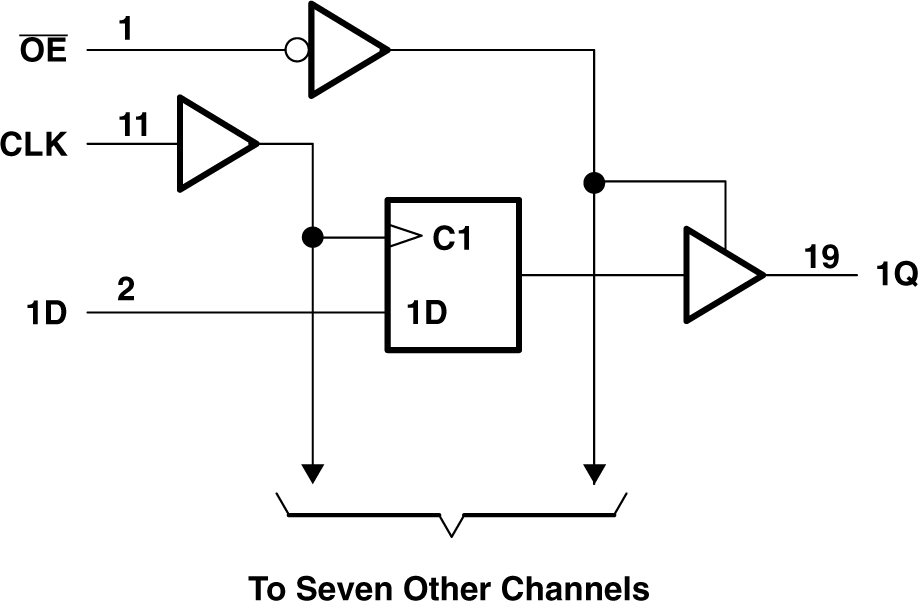

邏輯圖（正邏輯）
