ZHCSXI5A October 1983 – December 2024 RC4559
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|8
- P|8
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
RC4559 是一款雙通道高性能運算放大器。該放大器具有高共模輸入電壓且無鎖存，適用于低噪聲信號應用，如音頻前置放大器和信號調節器。該放大器具有設計指定的動態性能，以及遠超通用型放大器的輸出驅動能力。
RC4559 的工作溫度范圍是 0°C 至 70°C。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| RC4559 | D（SOIC，8） | 4.90mm × 3.90mm |
| P（PDIP，8） | 9.81mm × 6.30mm |
器件信息(2)
| 符號 | 工作溫度范圍 | VIO 在 25°C 時的最大值 | |
|---|---|---|---|
| 器件 | 封裝后綴 | ||
| RC4559 | D，P | -0°C 至 70°C | 6mV |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) D 封裝可采用帶卷形式供貨。訂購時在器件類型后添加后綴 R（例如，RC4559DR）。

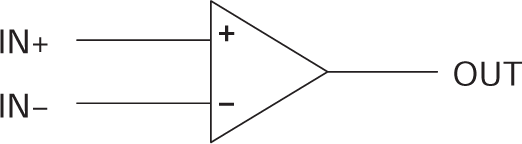

符號（每個放大器）

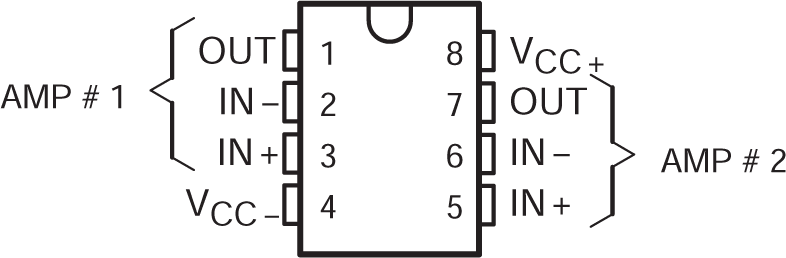

D 或 P 封裝，8 引腳 SOIC 或 PDIP（頂視圖）
