ZHCSKX3 March 2020 PCM6240-Q1 , PCM6260-Q1 , PCM6340-Q1 , PCM6360-Q1
ADVANCE INFORMATION for pre-production products; subject to change without notice.

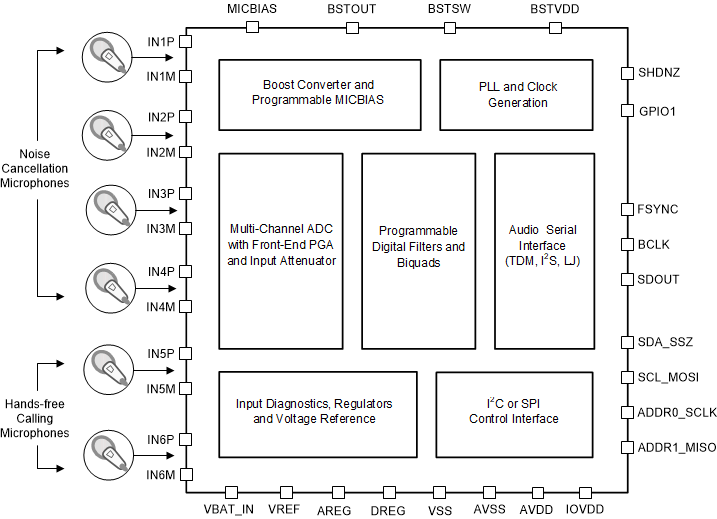

4 通道 PCM6x40-Q1(PCM6240-Q1、PCM6340-Q1)和 6 通道 PCM6x60-Q1(PCM6260-Q1、PCM6360-Q1)是高性能音頻模數轉換器 (ADC),支持高達 10VRMS 的模擬輸入信號。PCM6x40-Q1 和 PCM6x60-Q1 (PCM6xx0-Q1) 支持線路和麥克風輸入,并允許單端和差分輸入配置。這類器件具有集成的高電壓、可編程麥克風偏置和輸入診斷電路,可直接連接到基于麥克風的汽車系統,提供全面的直接耦合輸入故障診斷功能。PCM62x0-Q1 集成了一個高效的升壓轉換器,以通過外部低電壓 3.3V 電源產生高電壓麥克風偏置;而 PCM63x0-Q1 直接使用系統內隨時可用的外部高電壓電源 (HVDD),以產生高電壓、可編程的麥克風偏置。PCM6xx0-Q1 集成了可編程通道增益、數字音量控制、低抖動鎖相環 (PLL)、可編程高通濾波器 (HPF)、雙二階濾波器、低延遲濾波器模式,并可實現高達 768kHz 的采樣率。PCM6xx0-Q1 支持時分多路復用 (TDM)、I2S 或左平衡 (LJ) 音頻格式,并可通過 I2C 或 SPI 接口進行控制。這些集成的高性能 特性以及 3.3V 單電源運行,使 PCM6xx0-Q1 系列特別適用于空間受限的汽車系統。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| PCM6xx0-Q1 | WQFN (32) | 5.00mm x 5.00mm,間距為 0.5mm |
