3 說明
PCA9545A 是一款由 I2C 總線控制的四路雙向轉換開關。SCL/SDA 上行對擴展到四個下行對，或者通道。根據可編程控制寄存器的內容，可選擇任一單獨 SCn/SDn 通道或者通道組合。提供四個中斷輸入 (INT3-INT0)，每個中斷輸入針對一個下行對。一個中斷 (INT) 輸出是四個中斷輸入的與運算結果。
一個低電平有效復位 (RESET) 輸入使得 PCA9545A 能夠在其中一個下行 I2C 總線長時間處于低電平狀態時恢復。將 RESET 下拉為低電平會使 I2C 狀態機復位，并且使所有通道取消選中，這一功能與內部上電復位功能的作用一樣。
由于開關上有導通柵極，因此，VCC 引腳可用于限制將由 PCA9545A 傳遞的最大電壓。這允許在每個對上使用不同的總線電壓，以便 1.8V，2.5V 或 3.3V 部件可以在沒有任何額外保護的情況下與 5V 部件通信。對于每個通道，外部上拉電阻器將總線電壓上拉至所需的電壓水平。所有 I/O 引腳為 5.5V 耐壓。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| PCA9545A | TVSOP (DGV) (20) | 5.00mm x 4.40mm |
| SOIC (DW) (20) | 12.8mm x 7.50mm | |
| TSSOP (PW) (20) | 6.50mm x 4.40mm | |
| VQFN (RGW) (20) | 5.00mm x 5.00mm | |
| VQFN (RGY) (20) | 4.50mm x 3.50mm | |
| BGA (GQN) (20) | 4.00mm x 4.00mm | |
| BGA (ZQN) (20) | 4.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

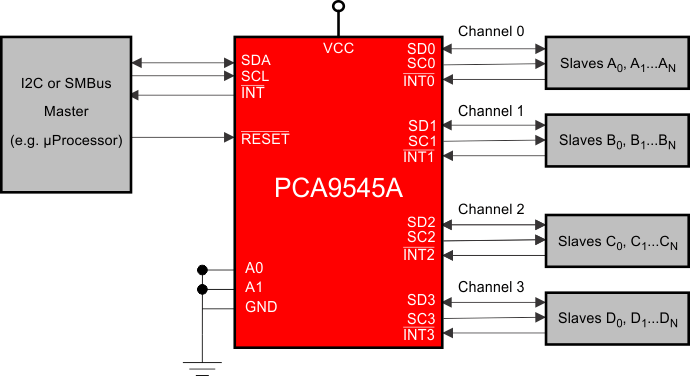

簡化版應用示意圖
