1 特性
- 寬輸入電壓范圍：1.3V 至 6V
- 支持低 VIN 電壓，無需額外的偏置電源
- 可調節輸出電壓：0.5V 至 5V
- 低壓降：200mA（2A 負載時）
- 低輸出電壓噪聲：25μVRMS
- 輸出電流：2A
- 運行結溫范圍：-40°C 至 +125°C
- 可編程軟啟動，可限制浪涌電流
- 3mm × 3mm × 0.75mm 10 引腳晶圓級小外形無引線 (WSON) 封裝
- 熱過載保護和短路保護
- 輸出電壓容差：±1.5%
- 關斷電源電流：0.1μA
- 電源抑制比 (PSRR)：70dB（1kHz 頻率時）
- 電源正常輸出
2 應用
- 空間受限型 應用
- 噪聲敏感型和紋波敏感型高電流模擬或射頻系統
- 目標領域
- 醫療、測試和測量設備
- 便攜式消費類電子產品
- 電信和網卡
- 無線基礎設施
- 工業 應用
- 典型系統
- 無線電收發器、功率放大器、鎖相環 (PLL)/合成器、定時、壓控振蕩器 (VCO)、通用分組無線業務 (GPRS)、3G 模塊、現場可編程門陣列 (FPGA)、數字信號處理器 (DSP)、圖形處理單元 (GPU) 等等
3 說明
LP5922 是一款 2A 低壓降 (LDO) 線性穩壓器，在最大電流情況下的典型壓降為 200mV。LP5922 器件支持的工作電源軌低至 1.3V，無需額外的偏置電源。憑借低壓降和低 VIN 能力，有效確保了最大的系統效率和最小功耗。該器件還 具有 低靜態電流和超低關斷電流。
LP5922 器件的設計旨在追求高 PSRR 和低輸出噪聲，以期在沒有額外濾波功能的 情況下 為敏感型模擬應用提供支持。甚至只需在 SS/NR 引腳連接一個小電容即可使輸出噪聲進一步得到降低。
輸出電壓可通過外部電阻分壓器調節，范圍為 0.5V 到 5V。使能引腳、可調軟啟動和可選電源正常 特性 有助于實施系統電源排序。浪涌電流可通過軟啟動加以控制，而且器件還具有短路保護和熱保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LP5922 | WSON (10) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
空格
空白
空白
空白
空白
空白
空白
簡化電路原理圖

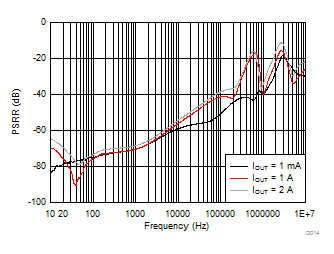

PSRR
