1 特性

• 集成隔離電感
• 簡單的印刷電路板 (PCB) 布局
• 使用外部軟啟動和精密使能實現靈活啟動排序
• 針對浪涌電流以及輸入欠壓鎖定 (UVLO) 和輸出短路等故障提供保護
• 結溫范圍：–40°C 至 125°C
• 用于簡單裝配和制造的單個外露墊和標準引腳分配
• 針對現場可編程門陣列 (FPGA) 和特定用途集成電路 (ASIC) 供電的快速瞬態響應
• 低輸出電壓紋波
• 引腳到引腳兼容的系列器件：
  • LMZ14203/2/1（最大值 42V；3A、2A 和 1A）
  • LMZ12003/2/1（最大值 20V；3A、2A 和 1A）
• 針對 WEBENCH® 電源設計工具完全啟用
• 電氣規范
  • 總輸出功率最高可達 12W
  • 輸出電流高達 2A
  • 輸入電壓范圍：6V 至 42V
  • 輸出電壓范圍：0.8V 至 6V
  • 效率高達 90%
• 性能優勢
  • 在較高環境溫度下運行不會降低耐熱額定值
  • 高效率有效減少了系統產生的熱量
  • 通過低輻射 (EMI) 測試標準 EN55022 B 類
  • 外部組件數較少

2 應用

• 12V 和 24V 輸入電源軌的負載點轉換
• 時間要求嚴格的項目
• 空間受限類和高散熱應用的易用型 7 引腳封裝
  PFM 7 引腳封裝
• 負輸出電壓應用
  （請見 AN-2027SNVA425）

3 說明

LMZ14202 SIMPLE SWITCHER® 電源模塊是一款易用型降壓 DC-DC 解決方案，能夠驅動高達 2A 的負載并且擁有出色的電源轉換效率、線路和負載調節性能以及輸出精度。 LMZ14202 采用創新型封裝，可提高散熱性能并支持手工或機器焊接。

LMZ14202 的輸入電壓軌范圍為 6V 和 42V，提供的高精度可調節輸出電壓低至 0.8V。LMZ14202 僅需三個外部電阻和四個外部電容即可完善電源解決方案。 LMZ14202 的設計可靠而穩健，并且具有以下保護特性：熱關斷、輸入欠壓鎖定、輸出過壓保護、短路保護、輸出限流以及預偏置輸出的啟動功能。 單個電阻最高可將開關頻率調節至 1MHz。

1. 如需了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。
2. 峰值回流溫度等于 245°C。 更多詳細信息，請參見 SNAA214。

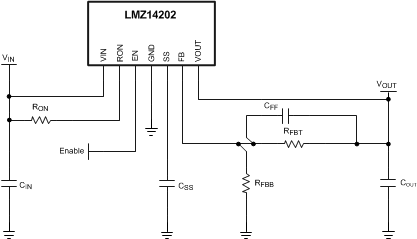

簡化應用電路原理圖

25°C、輸入電壓為 12V 時的效率
