7.2.2 單電源光電二極管放大器
光電二極管在許多應用中用于將光信號轉換為電信號。通過光電二極管的電流與吸收的光子能量成正比，通常在幾百皮安到幾十微安的范圍內。跨阻抗配置中的放大器通常用于將低電平光電二極管電流轉換為電壓信號以在 MCU 中處理。圖 7-3 中顯示的電路是一個使用 LMV358A 的單電源光電二極管放大器電路的示例。

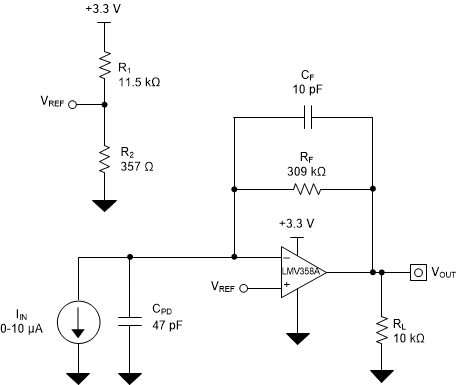

圖 7-3 單電源光電二極管放大器電路
