ZHCSI72C October 2003 – October 2016 LMV116 , LMV118
PRODUCTION DATA.
8.2 典型應用：2.7V 單電源 2:1 MUX
Figure 23 中所示的原理圖利用 LMV118 的關斷特性，具有 2:1 MUX 的作用，采用 2.7V 單電源工作。選定輸入信號通過 74HC04 逆變器連接到第一個 LMV118 的關斷引腳。此信號通過另一個逆變器連接到第二個 LMV118 的關斷引腳。借助此設置，其中一個 LMV118 運算放大器始終處于關斷模式下，而另一個處于活動模式下。

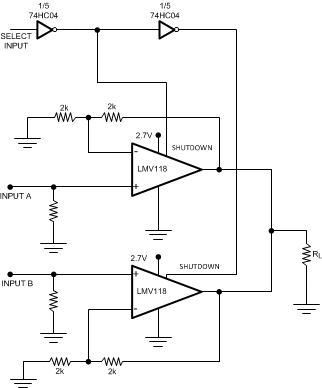

Figure 23. 采用 2.7V 單電源工作的 2:1 MUX
