7.3.1 固定頻率峰值電流模式控制
LMR51603 的以下運行說明涉及功能方框圖 和圖 7-1 中的波形。LMR51603 是一款同步降壓轉換器，具有集成式高側 (HS) 和低側 (LS) 開關（同步整流器）。LMR51603 通過使用受控的占空比打開高側和低側 NMOS 開關，來提供穩定的輸出電壓。高側開關導通期間，SW 引腳電壓上升至約 VIN，電感器電流 iL 以線性斜率 (VIN – VOUT)/L 增加。當高側開關被控制邏輯關閉時，低側開關在經過反擊穿死區時間后將會導通。電感電流通過低側開關以斜率 VOUT/L 放電。降壓轉換器的控制參數為占空比 D = tON/TSW，其中 tON 是高側開關導通時間，TSW 是開關周期。轉換器控制環路通過調整占空比 D 來維持恒定的輸出電壓。在可忽略損耗的理想降壓轉換器中，D 與輸出電壓成正比，與輸入電壓成反比：D = VOUT/VIN。

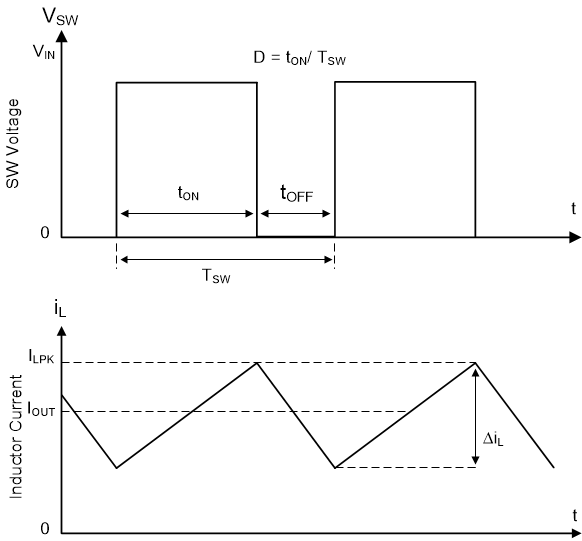

圖 7-1 連續導通模式 (CCM) 下的 SW 節點和電感器電流波形LMR51603 采用固定頻率峰值電流模式控制。它使用電壓反饋環路并基于電壓偏移量調節峰值電流命令來實現精確的直流電壓調節。通過檢測高側開關的峰值電感電流，并與峰值電流閾值進行比較來控制高側開關的導通時間。電壓反饋環路具有內部補償功能，需要較少外部元件，設計簡單，并且可以在采用各種輸出電容器的情況下穩定地工作。正常負載條件下，轉換器以固定開關頻率工作。在輕負載條件下，LMR51603 將以 PFM 模式工作來維持高效率（PFM 版本），或以 FPWM 模式工作來實現低輸出電壓紋波、嚴密輸出電壓調節和恒定的開關頻率（FPWM 版本）。
