3 說明
LMR514x0 是一款簡單易用的寬 VIN 同步降壓轉換器，能夠驅動高達 4A 或 5A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍，適用于從非穩壓源進行電源調節的各種工業應用。
LMR514x0 具有可調開關頻率，該頻率可以通過外部電阻在 200kHz 至 1.1MHz 范圍內調節，這提供了優化效率或外部元件尺寸的靈活性。該器件具有可在輕負載時實現高效率的 PFM 版本和實現恒定頻率的 FPWM 版本，并可在整個負載范圍內實現低輸出電壓紋波。軟啟動和補償電路在內部實現，從而允許器件使用最少的外部元件。
該器件具有內置的保護功能，例如逐周期電流限制、斷續模式短路保護以及功耗過大時熱關斷功能。LMR514x0 采用 WSON-12 封裝。
(1) 請參閱器件比較表。
(2) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

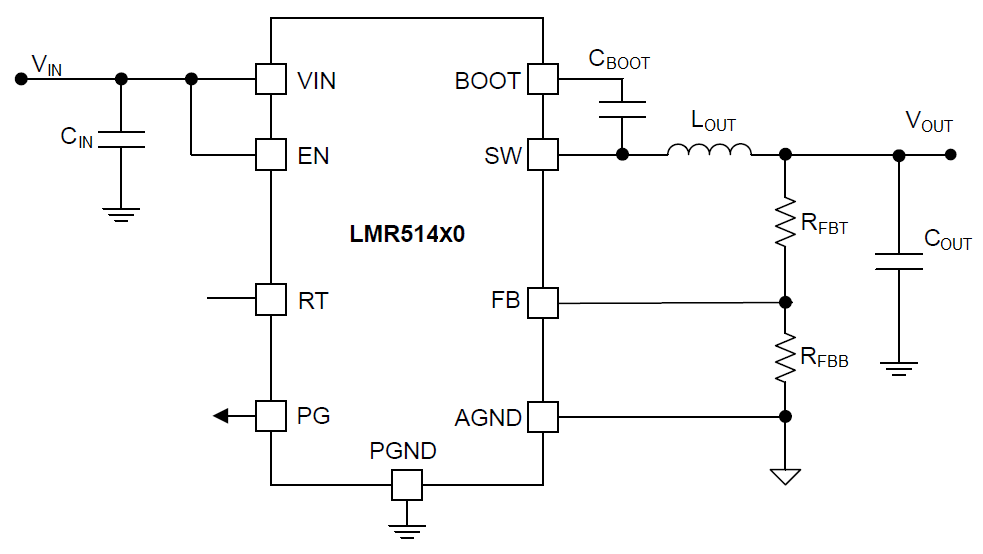

簡化原理圖
效率與輸出電流間的關系 VOUT = 5V，500kHz
