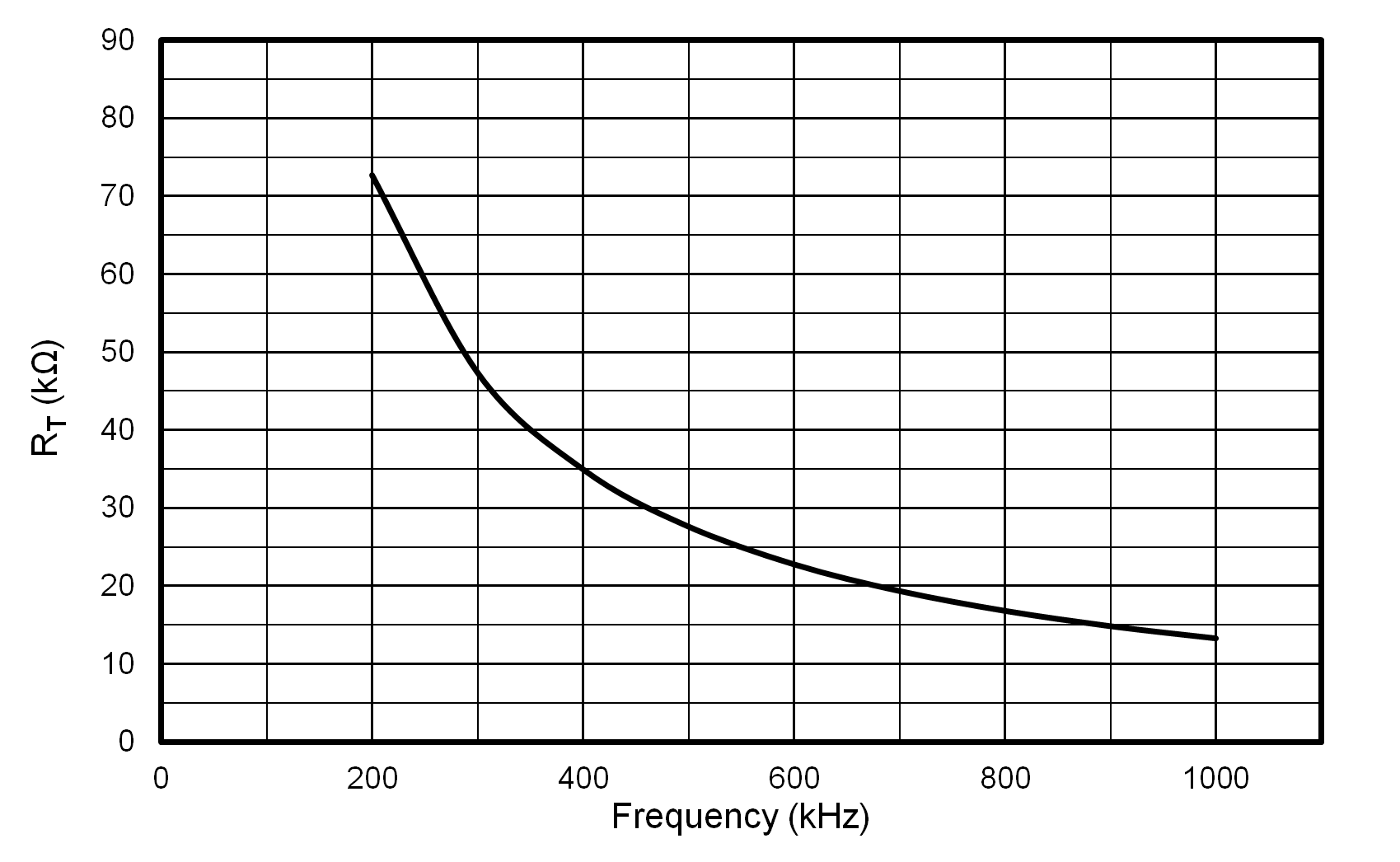

可以通過電阻器 RT 從 RT 引腳和 GND 引腳對 LMR514x0-Q1 的開關(guān)頻率進行編程。RT 引腳不能懸空或短接至地。對于給定的開關(guān)頻率,要確定時序電阻,請使用公式 2 或圖 7-4 中的曲線。表 7-1 給出了在給定 fSW 下的 RT 值。
方程式 2.
表 7-1 典型頻率設(shè)置 RT 電阻| fSW (kHz) | RT (k?) |
|---|
| 200 | 71.5 |
| 400 | 34.8 |
440 | 開路或上拉至大于 1.0V 的電壓 |
500 | 27.4 |
| 750 | 18.0 |
| 1000 | 13.3 |
1000 | 短接至 GND |
