ZHCSP51B december 2020 – may 2023 LMR43610 , LMR43620
PRODUCTION DATA
LMR436x0 是業界超小型 36V、2A 和 1A 同步直流/直流降壓轉換器,采用 2mm x 2mm HotRod 封裝。這款易于使用的轉換器支持從 3.0 V 到 36V 的寬輸入電壓范圍,以及高達 42V 的瞬態電壓。
控制架構和功能集經過優化,可實現超小型解決方案尺寸。該器件使用峰值電流模式控制,可最大限度地降低輸出電容。LMR436x0 使用雙隨機展頻、低 EMI HotRod 封裝和經過優化的引腳排列,更大程度地減小了輸入濾波器尺寸。MODE/SYNC 和 RT 引腳型號可用于在 200 kHz 至 2.2 MHz 范圍內設置或同步頻率,以避開噪聲敏感頻帶。
LMR436x0 緊湊的解決方案尺寸和豐富的功能集簡化了各種工業應用的實施。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| LMR43620 | RPE(VQFN-HR,9) | 2.00mm × 2.00mm |
| LMR43610 |
| 器件型號 | 額定輸出電流(1) |
|---|---|
| LMR43620 | 2A |
| LMR43610 | 1A |

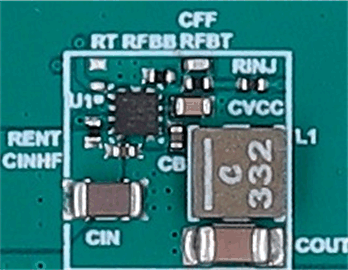

典型解決方案尺寸 (10mm x 10mm)
