3 說明
LMR436x0-Q1 是業界超小型 36V、2A 和 1A 同步直流/直流降壓轉換器，采用 2mm x 2mm HotRod 封裝。這款易于使用的轉換器支持 3.0V 至 36V 的寬輸入電壓范圍，以及高達 42V 的瞬態電壓。
LMR43620-Q1 是專為滿足常開型汽車類應用的低待機功耗要求而設計的。自動模式在輕負載下運行時會進行頻率折返，在 VIN 為 13.5V 時實現 1.5μA 的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及超低的 MOSFET 導通電阻確保在整個負載范圍內提供卓越的效率。
控制架構和功能集經過設計，可實現超小型解決方案尺寸。該器件使用峰值電流模式控制，可最大限度地降低輸出電容。LMR436x0-Q1 使用雙隨機展頻、低 EMI HotRod 封裝和經過優化的引腳排列，更大程度地減小了輸入濾波器尺寸。MODE/SYNC 和 RT 引腳型號可用于在 200kHz 至 2.2MHz 范圍內設置或同步頻率，以避開噪聲敏感頻帶。
LMR436x0-Q1 豐富的功能集旨在簡化各種汽車類終端設備的實施。
(1) 有關更多信息，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 請參閱器件比較表。

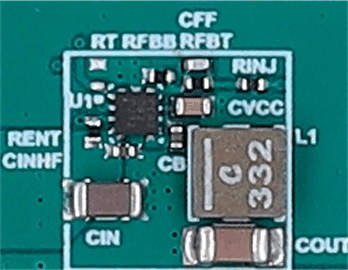

典型設計尺寸 (10mm × 10mm)
效率：VOUT = 3.3V（固定值）、2.2MHz
