7.3.9.1 從壓降中恢復
只要輸出電壓下降超過幾個百分點，輸出電壓就會緩慢升高。在本文檔中，這種情況稱為從壓降中正常恢復，與軟啟動的區別主要體現在兩個方面：
- 基準電壓設置為比實現當前輸出電壓所需的值高出大概 1%。
- 如果器件設置為 FPWM，則器件在從壓降中恢復期間繼續以該模式運行。如果輸出電壓突然被一個外部電源上拉，LMR43606-Q1 可在輸出端下拉。請注意，正常運行期間提供的所有保護措施均可用，可防止在輸出對高電壓或接地短路時發生任何災難性故障。

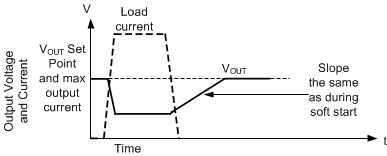

圖 7-10 從壓降中恢復無論是由于高負載還是低輸入電壓導致輸出電壓下降，一旦導致輸出降至設定點以下的條件消除，輸出就會以與啟動期間相同的速度爬升。 顯示了該行為的示例。
