7.4.3.2.2 降頻
LMR36500 實現降頻的原因有以下幾個：
輕負載時，由于輸出電壓阻抗增加，LMR36500 的開關頻率降低，輸出電壓增加。只要內部誤差放大器補償輸出 COMP（一種內部信號）為低電平并且 FB 的調節設定點與施加到 FB 的電壓之間存在偏移，就會啟用此功能。最終結果是，在自動模式下輕負載運行時的輸出阻抗比正常工作時大。當器件完全空載時，輸出電壓必須大約為 1% 高電平。
在自動模式下，一旦輸出電流低于器件大概 1/10 的額定電流，輸出電阻會增加，以便在降壓轉換器完全空載時輸出電壓為 1% 高電平。

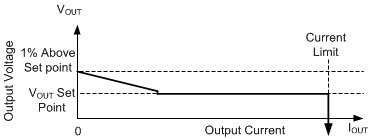

圖 7-15 自動模式下穩態輸出電壓與輸出電流間的關系在 PFM 模式下運行時，需要在輸出電壓上提供小幅的直流正偏移量來激活 PFM 檢測器。PFM 中的頻率越低，VOUT 上所需的直流偏移量就越大。如果 VOUT 上的直流偏移量不可接受，則可以在 VOUT 或 FPWM 模式下使用虛擬負載來減少或消除此偏移量。
