3 說明
LMR33620-Q1 穩壓器符合汽車標準，是一款簡單易用的同步降壓直流/直流轉換器，可提供出色的效率，適用于條件嚴苛的應用。LMR33620-Q1 能夠使用高達 36V 的輸入電壓驅動高達 2A 的負載電流。LMR33620-Q1 以超小的解決方案尺寸提供出色的輕負載效率和輸出精度。電源正常狀態標志和精密使能端等特性有助于實現靈活而又易用的解決方案，適用于廣泛的應用。LMR33620-Q1 在輕負載條件下自動折返頻率以提高效率。此器件通過集成技術省去了大部分外部組件，并提供專為實現簡單 PCB 布局而設計的引腳排列方式。保護特性包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。LMR33620-Q1 可采用具有可濕性側面的 12 引腳 3mm × 2mm 新型 VQFN 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR33620-Q1 | VQFN (12) | 3.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

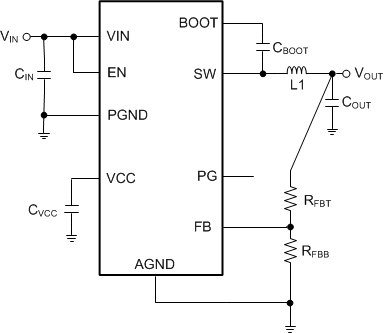

簡化版原理圖

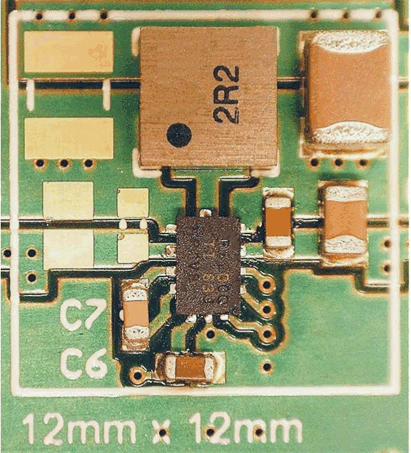

超少組件示例
