3 說明
LMR33610 SIMPLE SWITCHER? 穩壓器是一款簡單易用的同步直流/直流降壓轉換器，效率高，適用于條件嚴苛的工業應用。LMR33610 能夠使用高達 36V 的輸入電壓驅動高達 1A 的負載電流。LMR33610 可提供出色的輕負載效率和輸出精度。電源正常狀態標志和精密使能端等特性有助于實現靈活而又易用的解決方案，適用于廣泛的應用。為提高效率，LMR33610 在輕負載時自動折返頻率。保護特性包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。通過集成和內部補償，該器件減少了很多外部組件，并提供專為實現簡單 PCB 布局而設計的引腳排列方式。該器件的功能集旨在簡化各種終端設備的實施。LMR33610 與 LMR33620、LMR33630、LMR33640（36V，2A/3A/4A）和 LMR36510（65V，1A）和 LMR36520（65V，2A）引腳對引腳兼容，完善了可擴展 SIMPLE SWITCHER 電源系列。降低了成本并減少了電路板布局修改的工作量。LMR33610 采用 8 引腳 HSOIC 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR33610 | HSOIC (8) | 5.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

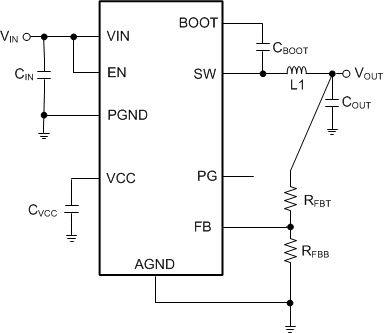

簡化版原理圖

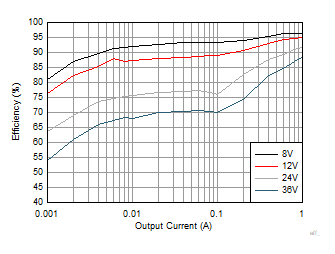

效率與輸出電流間的關系 VOUT = 5V，400kHz
