封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- PW|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息

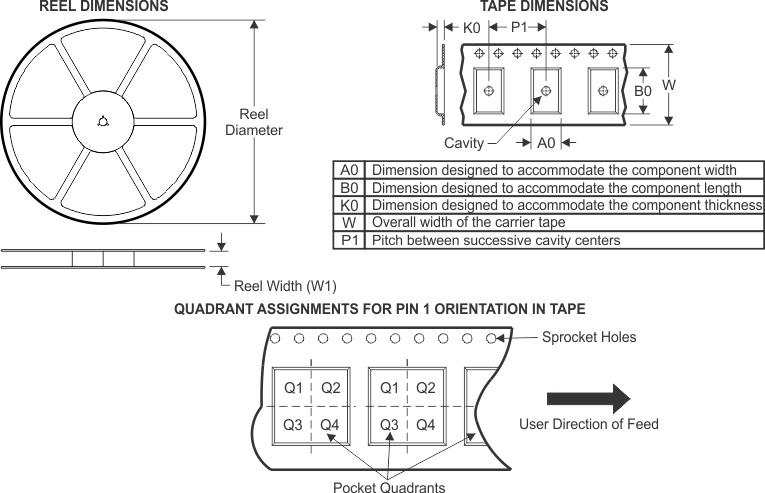

12.1 卷帶包裝信息
| 器件 | 封裝 類型 |
封裝圖 | 引腳 | SPQ | 卷帶 直徑 (mm) |
卷帶 寬度 W1 (mm) |
A0 (mm) |
B0 (mm) |
K0 (mm) |
P1 (mm) |
W (mm) |
Pin1 象限 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMK1C1102APWR | TSSOP | PW | 8 | 3000 | 330.0 | 12.4 | 7.0 | 3.6 | 1.6 | 8.0 | 12.0 | Q1 |
| LMK1C1103APWR | TSSOP | PW | 8 | 3000 | 330.0 | 12.4 | 7.0 | 3.6 | 1.6 | 8.0 | 12.0 | Q1 |
| LMK1C1104APWR | TSSOP | PW | 8 | 3000 | 330.0 | 12.4 | 7.0 | 3.6 | 1.6 | 8.0 | 12.0 | Q1 |
| LMK1C1106APWR | TSSOP | PW | 14 | 3000 | 330.0 | 12.4 | 7.0 | 3.6 | 1.6 | 8.0 | 12.0 | Q1 |
| LMK1C1108APWR | TSSOP | PW | 16 | 3000 | 330.0 | 12.4 | 7.0 | 3.6 | 1.6 | 8.0 | 12.0 | Q1 |
| LMK1C1102ADQFR | WSON | DQF | 8 | 3000 | 178.0 | 8.4 | 2.25 | 2.25 | 1.0 | 4.0 | 8.0 | Q2 |
| LMK1C1104ADQFR | WSON | DQF | 8 | 3000 | 178.0 | 8.4 | 2.25 | 2.25 | 1.0 | 4.0 | 8.0 | Q2 |

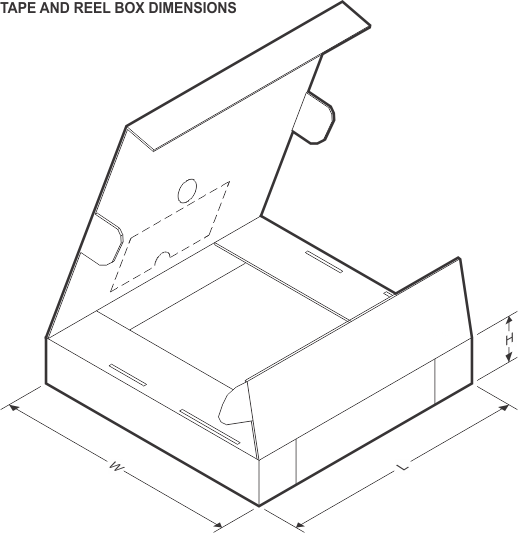

| 器件 | 封裝類型 | 封裝圖 | 引腳 | SPQ | 長度 (mm) | 寬度 (mm) | 高度 (mm) |
|---|---|---|---|---|---|---|---|
| LMK1C1102APWR | TSSOP | PW | 8 | 3000 | 356 | 356 | 35 |
| LMK1C1103APWR | TSSOP | PW | 8 | 3000 | 356 | 356 | 35 |
| LMK1C1104APWR | TSSOP | PW | 8 | 3000 | 356 | 356 | 35 |
| LMK1C1106APWR | TSSOP | PW | 14 | 3000 | 356 | 356 | 35 |
| LMK1C1108APWR | TSSOP | PW | 16 | 3000 | 356 | 356 | 35 |
| LMK1C1102ADQFR | WSON | DQF | 8 | 3000 | 205.0 | 200.0 | 33.0 |
| LMK1C1104ADQFR | WSON | DQF | 8 | 3000 | 205.0 | 200.0 | 33.0 |
