ZHCSLS7A December 2020 – January 2022 LMK1C1106 , LMK1C1108
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
3 說明
LMK1C110x 是德州儀器 (TI) 的一款模塊化、高性能、低偏斜、通用時鐘緩沖器系列器件。整個系列采用模塊化方法設計。提供五個不同的扇出選項：1:2、1:3、1:4、1:6 和 1:8。
該系列所有器件均互相引腳兼容，并與 CDCLVC110x 系列向后兼容，從而易于處理。
該系列所有器件均具有相同的高性能特性，如低附加抖動、低偏斜和寬工作溫度范圍。
LMK1C110x 具有同步輸出使能控制端 (1G)，可在 1G 處于低電平時將輸出切換為低電平狀態。這些器件具有失效防護輸入，可防止在沒有輸入信號的情況下輸出發生振蕩并允許在提供 VDD 之前提供輸入信號。
LMK1C110x 系列可在 1.8V、2.5V 和 3.3V 電壓下工作，額定工作溫度范圍為 –40°C 至 125°C。
器件信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LMK1C1106 | TSSOP (14) | 5.00mm x 4.40mm |
| LMK1C1108 | TSSOP (16) | 5.00mm x 4.40mm |

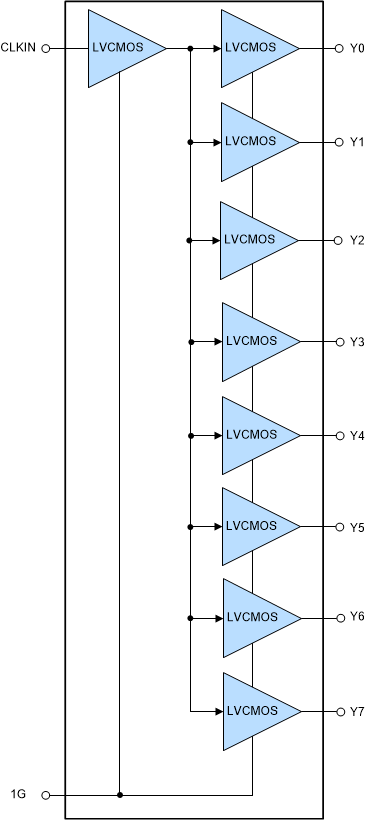

功能方框圖
